TI德州仪器 LT3599 产品介绍
2026-04-14
0次
说明
- 高达 3000:1 的 True Color PWM™ 调光比
- 以高达 120mA 的电流驱动 4 串 LED

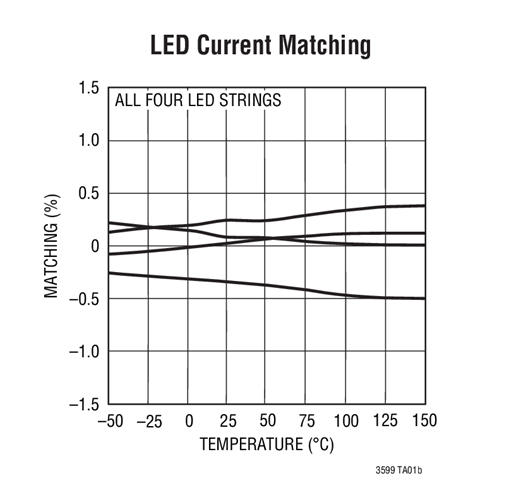

- 准确度达 ±1.5% 的 LED 电流匹配
- 宽输入电压范围：3.1V 至 30V
- 输出电压高达 44V
- 即使在 VIN > VOUT 的条件下也能调节 LED 电流
- 在停机模式中断接 LED
- 可编程最大 VOUT (已调)
- 开路 / 短路 LED 保护和故障标志
- 可编程 LED 电流降额
- 可调频率：200kHz 至 2.1MHz
- 可同步至一个外部时钟
- 模拟调光高达 20:1
- 具迟滞的可编程输入 UVLO

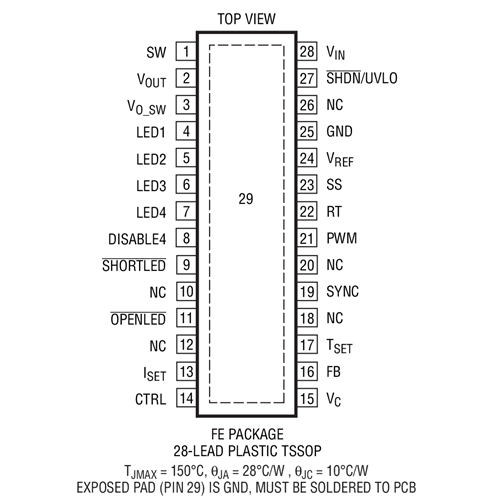

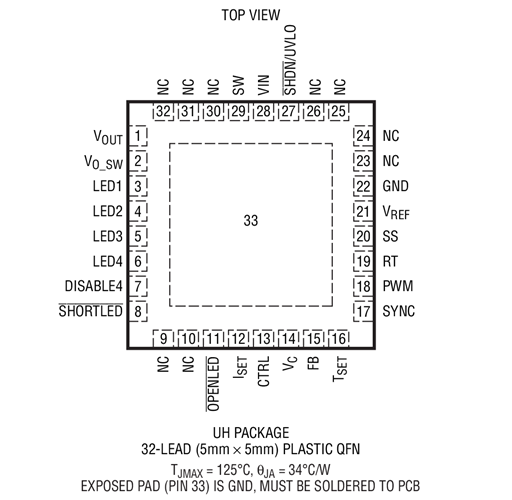

- 耐热性能增强型 32 引脚 (5mm x 5mm) QFN 和 28 引脚 TSSOP 封装
特性

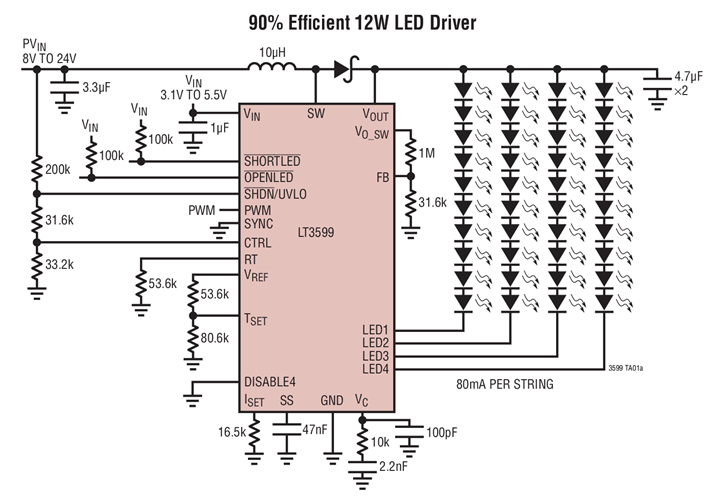

LT®3599 是一款固定频率、2A 升压型 DC/DC 转换器，专为以一个高达 44V 的输出电压来驱动 4 串 120mA LED 而设计。开关频率可以利用一个外部电阻器设置在 200kHz 至 2.1MHz 范围。
LED 调光功能可利用 CTRL 引脚上的模拟调光电路以及 PWM 引脚上的脉宽调制调光电路来实现。LT3599 能够准确地调节 LED 电流，即使在输入电压高于 LED 输出电压的情况下也不例外。
其他特点包括可编程 LED 电流降额、开关频率同步至一个外部时钟、LED 串停用控制、OPENLED 报警引脚、SHORTLED 报警引脚、以及所有 LED 串均被断接时的可编程最大输出电压。LT3599 采用耐热性能增强型 32 引脚 (5mm x 5mm) QFN 和 28 引脚 TSSOP 封装。
应用
- 汽车导航 TFT LCD 显示器
- 台式电脑和笔记本电脑 TFT- LCD 显示器
