TI德州仪器 MAX16824 产品介绍

2026-04-14 0次

说明

6.5V至28V工作电压范围
对于LED串电压较高的情况，可将输出连接至36V电源
三路额定36V输出通道，可独立调节LED电流
每通道输出电流可达150mA
±5% LED电流精度
PWM调光
- 3路独立的调光控制输入(MAX16824)
- 通过4线串口对LED电流进行斩波控制(MAX16825)
+5V (±5%)稳压器输出，可源出4mA电流
快速响应亮度调节
200mV检流基准有助于降低功耗
热关断
-40°C至+125°C工作温度范围
增强散热、带裸焊盘的16引脚TSSOP封装

特性

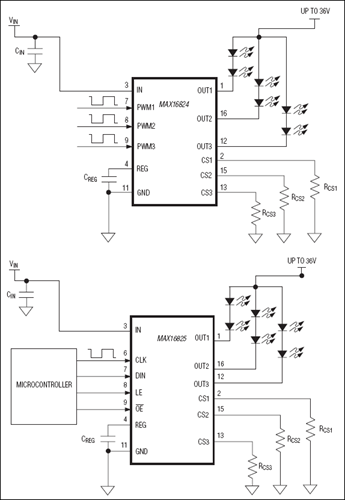

MAX16824/MAX16825是3通道、LED驱动器，工作于6.5V至28V输入电压范围。这两款器件提供三路漏极开路、固定吸电流输出，可为每串高亮度LED (HB LED)提供额定值为36V、高达150mA的电流。各路输出电流都可通过外部检流电阻设置。MAX16824具有三路PWM输入，用于控制输出电流的占空比，可在宽范围内实现LED调光。PWM输入还可以对每路输出进行通/断控制。MAX16825提供4线串口，3位移位寄存器以及3位透明锁存器。串口允许微控制器通过四个输入(DIN、CLK、LE以及/OE)和一个数据输出(DOUT)配置输出通道。DOUT允许多个驱动器级联实现协同工作。

MAX16824/MAX16825内置调整管使外部元件数目降到最少，并提供±5%的LED输出电流精度。该器件还包括可提供4mA输出电流的+5V (±5%)稳压输出和热保护等功能。

MAX16824/MAX16825采用增强散热的16引脚TSSOP-EP封装，工作于-40°C至+125°C温度范围。

应用
