说明

可驱动最多4只LED的高效电荷泵
- 可分别为每只LED提供自适应电源
- 24mA至0.1mA亮度调节范围
- 1%电流精度，0.3%电流匹配度(典型值)
- 低至65µA的静态电流(典型值)
双路200mA低噪声、高PSRR LDO
- 16种不同输出电压组合，高达3.3V
- 10kHz下，PSRR高达60dB
灵活的单线亮度调节及LDO输出电压控制
关断模式下电流低至0.5µA (典型值)
软启动浪涌电流限制
热关断、开路和短路保护功能。
微型16引脚、3mm x 3mm、薄型QFN封装(最大高度0.8mm)，带有裸焊盘

特性

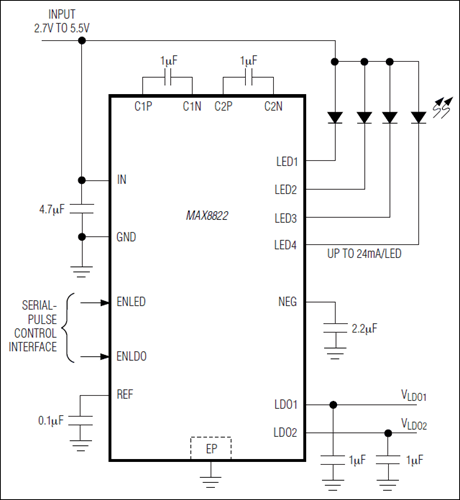

MAX8822能够以稳定电流驱动4只白光二极管(LED)，用于手机、数码相机、PDA及其它手持设备显示屏的背光驱动。通过专有的负压0.5x反相电荷泵和创新的独立自适应低压差(LDO)电流调节器，器件可在单节Li+电池的整个输入电压范围内保持极高的转换效率，即使在LED V_F失配较大的情况下。1MHz固定开关频率允许使用微小的外部元件。器件的调节环路经过优化，可确保低EMI和低输入纹波。芯片内还集成了两路输出电压可调的200mA、低噪声、高电源抑制比(PSRR)的LDO，为相机模块或其它设备供电。

MAX8822提供一个单线串行脉冲控制接口，用于设置LED电流和LDO的输出电压。LED亮度能够在24mA至0.1mA范围内以伪对数形式分31级设置。LDO输出电压提供16种不同组合，能够满足各种相机模块的要求。

MAX8822包含软启动、热关断、开路和短路保护等功能。
