TI德州仪器 LT3518 产品介绍
2026-04-14
0次
说明
- 3000 : 1 True Color PWM™ 调光比
- 2.3A、45V 内部开关
- 100mV 高端电流检测
- 开路 LED 保护
- 可调频率范围：250kHz 至 2.5MHz
- 宽输入电压范围：
- 工作时为 3V 至 30V
- 瞬变保护至 40V

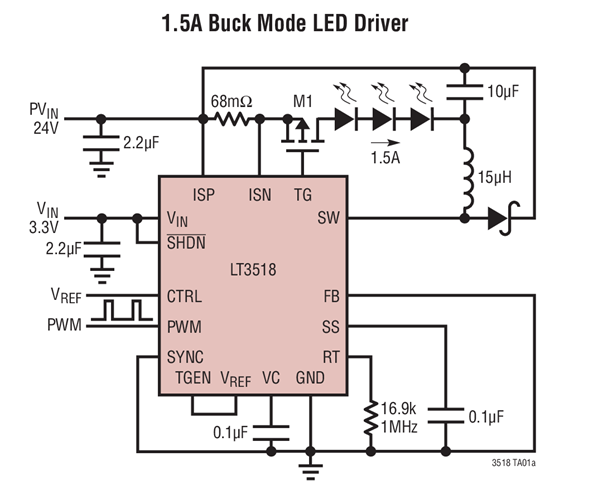

- 可工作于升压、降压和降压-升压模式
- 用于 PMOS LED 断接的栅极驱动器
- 恒定电流和恒定电压调节
- CTRL 引脚提供 10 : 1 模拟调光
- 低停机电流：<1μA

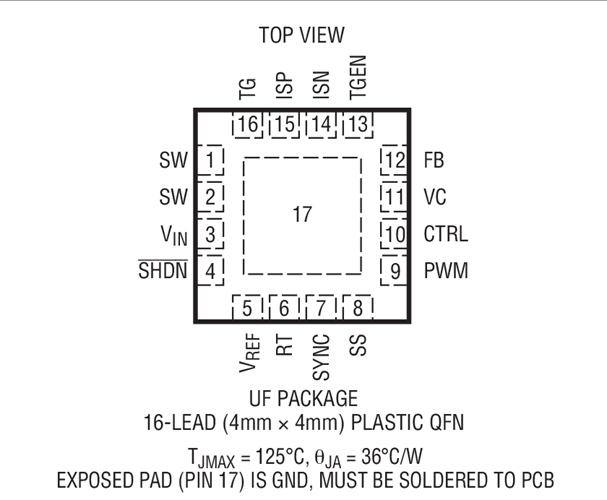

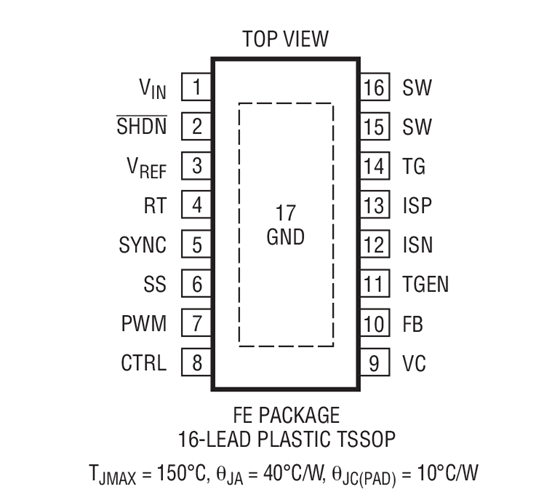

- 纤巧型 (4mm x 4mm) 16 引线 QFN 和 16 引脚 TSSOP 封装
特性
LT®3518 是一个具有内部 2.3A、45V 开关的电流模式 DC/DC 转换器，专为驱动 LED 而设计。LT3518 起了一个 LED 驱动器的作用，可在升压、降压和降压-升压模式中运作。它组合了一个传统的电压环路和一个独特的电流环路，以充当一个恒定电流源或恒定电压源。可编程开关频率允许针对效率或元件尺寸要求来优化外部元件。能够使 LT3518 的开关频率与一个外部时钟信号同步。可利用一个 100mV 检测电阻器从外部设置 LED 电流。外部 PWM 输入提供了 3000 : 1 LED 调光能力。CTRL 引脚可提供另外的 10 : 1 调光比。
LT3518 采用小占板面积的 16 引线 QFN (4mm x 4mm) 和 16 引脚 TSSOP 封装。LT3518 提供了一种面向恒定电压和恒定电流应用的完整解决方案。
应用
- 显示器背面照明
- 汽车和航空电子照明
- 照明
- 扫描仪
