TI德州仪器 MAX8901A 产品介绍

2026-04-14 0次

说明

效率高达91%
2.6V至5.5V输入电压范围
固定频率工作模式
能够驱动2至6只串联WLED，1.3% LED电流精度
灵活的调光控制
- 直接PWM调光(MAX8901A)
- 32级、单线串行调光(MAX8901B)
输入欠压锁存
输入过压锁存
WLED过压保护(25V典型值)
0.01µA (典型值)关断电流
关断模式下没有WLED电流
内部软启动和热关断

特性

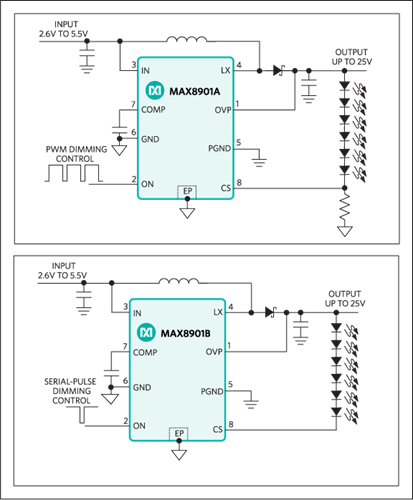

MAX8901A/MAX8901B升压转换器能够以固定电流驱动2至6只串联白光LED (WLED)，为手机、PDA和其它手持设备提供亮度均匀的WLED驱动，用于LCD背光。MAX8901_工作在750kHz (典型值)固定开关频率，允许采用小尺寸外部元件，经过优化处理能够在1节锂离子/锂聚合物电池的整个电压范围保持最高效率。

这两款转换器采用单个输入(ON)使能IC并控制WLED亮度。MAX8901A采用直接PWM输入调节LED亮度，LED电流正比于PWM占空比。MAX8901B采用单线、串行脉冲调光，提供32级线性调节的LED亮度。利用脉冲串调光时，满量程LED电流为24.75mA (对于MAX8901B，每级间隔0.75mA)。

MAX8901_具有内部软启动功能，可消除启动期间的浪涌电流；还具有输入过压保护、WLED过压保护和关断模式，关断模式下仅消耗0.01µA电流(典型值)。关断模式下没有WLED电流，WLED的正向导通电压高于输入电压。此外，该系列器件还具有欠压锁存(UVLO)和热关断保护功能。

MAX8901_采用小尺寸、8引脚、2mm x 2mm、TDFN-EP封装(最大高度为0.8mm)。
