TI德州仪器 LT3496 产品介绍

2026-04-14 0次

说明

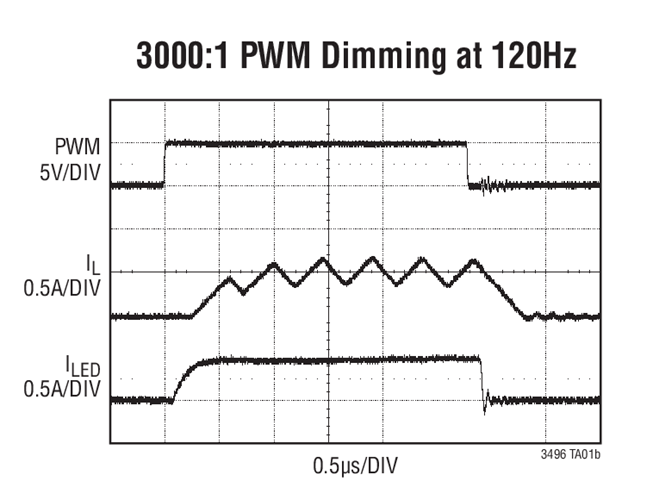

True Color PWM^™ 调光可提供高达 3000:1 的调光比
用于 PMOS LED 断接的内置栅极驱动器
具 750mA、45V 内部开关的 3 个独立驱动器通道
可工作于降压、升压、降压-升压模式
CTRL 引脚可在 10mV 至 100mV 的范围内准确地设定 LED 电流检测门限
可调频率：330kHz 至 2.1MHz
开路 LED 保护
宽输入电压范围：
- 工作电压范围为 3V 至 30V
- 瞬变保护至 40V
表面贴装型组件

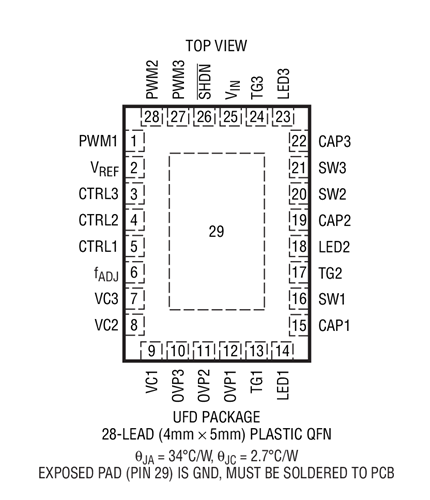

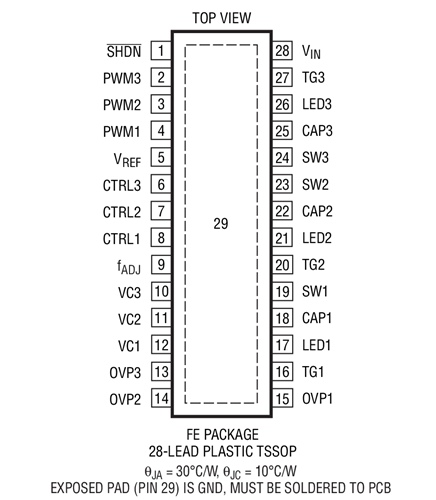

28 引脚 (4mm x 5mm) QFN 和 TSSOP 封装

特性

LT^®3469 是专为用作一个恒定电流源而设计的三通道输出 DC/DC 转换器，是驱动 LED 的理想选择。LT3496 可工作于降压、升压或降压-升压模式。LT3496 采用一种固定频率、电流模式架构，因而可在一个很宽的电源和输出电压范围内实现稳定的操作。一个频率调节引脚允许用户在 330kHz 至 2.1MHz 的范围内设置开关频率，以优化效率和外部组件尺寸。

LT3496 在每个通道上支持 3000:1 的调光控制。三个稳压器均由通道的 PWM 信号来独立运作。该 PWM 功能可精准地调节 LED 信号源的混色或调光比。三个通道均具有一个内置栅极驱动器，用于驱动一个外部 LED 断接 P 沟道 MOSFET，从而提供了高调光范围。LT3496 每个通道的输出电流范围可利用一个外部检测电阻器来设置。

CTRL 引脚用于调节 LED 电流，以实现模拟调光或过热保护。
