说明

6路自适应电流调节器
为各路LED提供独立电压
独立的LED亮度控制(MAX8647)
24mA至0.1mA亮度范围
- I²C接口(MAX8647)
- 串行脉冲亮度控制逻辑(MAX8648)
±2%精度，±0.4%匹配度(典型值)
低至70µA的静态电流
低至1µA的关断电流
浪涌电流限制
T_A降额功能保护LED
16引脚3mm x 3mm薄型QFN封装

特性

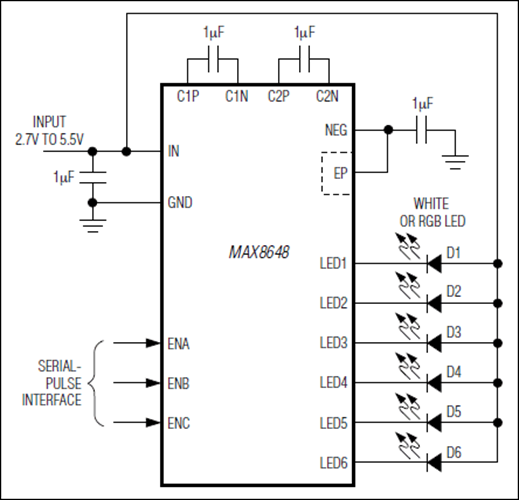

MAX8647/MAX8648能以恒定电流驱动6个白光LED或2组RBG LED，可用于显示屏背光或娱乐照明等应用。通过反转电荷泵和自适应超低压差电流调节器，这些器件可在1节Li+电池的整个输入电压范围内、甚至在LED正向电压失配较大时保持极高的效率。1MHz固定开关频率允许使用纤小的外部元件。器件的稳压方案经过优化，可确保低EMI和低输入纹波。MAX8647/MAX8648包含过热关断、开路和短路保护。

MAX8647提供一个I²C串行接口，MAX8648提供一个3线串行脉冲逻辑接口。两种器件均支持独立的主屏或子屏背光开启/关闭以及亮度控制。电流可在24mA至0.1mA范围内以伪对数形式分32级进行设置。两种器件均包含温度降额功能，保证设定为24mA满幅输出电流时的安全，在环境温度高于+60°C时降低电流以保护LED。

MAX8647/MAX8648提供16引脚、3mm x 3mm薄型QFN封装(最高0.8mm)。
