TI德州仪器 MAX16823 产品介绍

2026-04-14 0次

说明

5.5V至40V工作电压范围
可调的恒定输出电流(5mA至70mA，采用外部BJT时可高达2A)
±5%输出电流精度
LED开路检测
3个独立的高压DIM输入
内置3通道具有极低压差(0.7V最大值)的调整元件
欠压锁定
输出短路保护
内置4mA电流能力的3.4V稳压器
较低的203mV精密电流检测基准
过热关断
-40°C至+125°C工作温度范围

特性

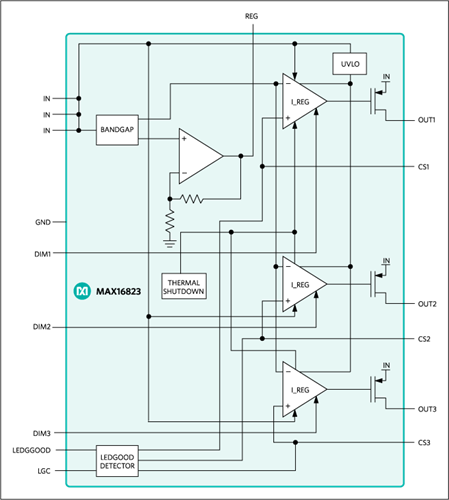

MAX16823是3通道、高亮度LED驱动器，工作于5.5V至40V输入电压范围，每个通道可为一列或多列高亮度LED (HB LED)提供高达70mA电流。各通道的电流都可通过与LED串联的外部检流电阻调整。器件具有三个亮度调节(DIM)输入，可在宽范围内实现独立的PWM调光以及输出通/断控制。波形整形电路在提供快速导通和关断时间的同时降低了EMI。

MAX16823非常适合要求高电压输入的汽车应用，并能承受高达45V的抛负载电压。内置调整元件使外部元件数目降到最低，并提供±5%的LED输出电流精度。该器件还提供用于LED开路检测的高电平有效开漏LEDGOOD输出、具备4mA输出电流能力的+3.4V (±5%)稳压输出、以及短路保护和热保护等特性。

MAX16823提供热增强型16引脚5mm x 5mm TQFN-EP和16引脚TSSOP-EP封装。工作于-40°C至+125°C汽车级温度范围。
