TI德州仪器 LT3475 产品介绍

2026-04-14 0次

说明

True Color PWM^™提供了恒定彩色和 3000:1 的调光范围
宽输入范围：4V 至 36V 工作电压，最大值为 40V
LED 电流的准确和可调控制 (50mA 至 1.5A)
高端电流检测允许执行负极接地的 LED 运作
开路 LED (LT3475) 和短路保护
LT3475-1 驱动 LED 串高达 25V
200kHz ~ 2MHz 的准确和可调开关频率
反相开关操作减小了纹波
采用小型电感器和陶瓷电容器

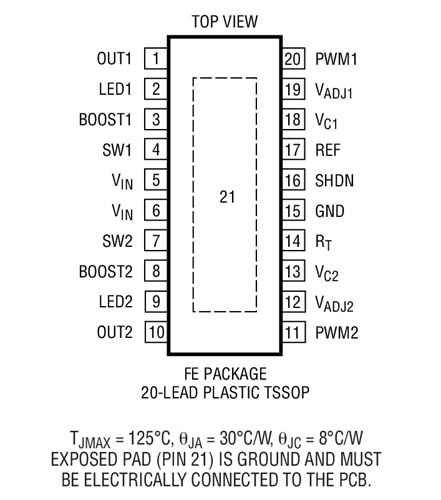

采用紧凑的 20 引脚 TSSOP 耐热增强型表面贴装封装

特性

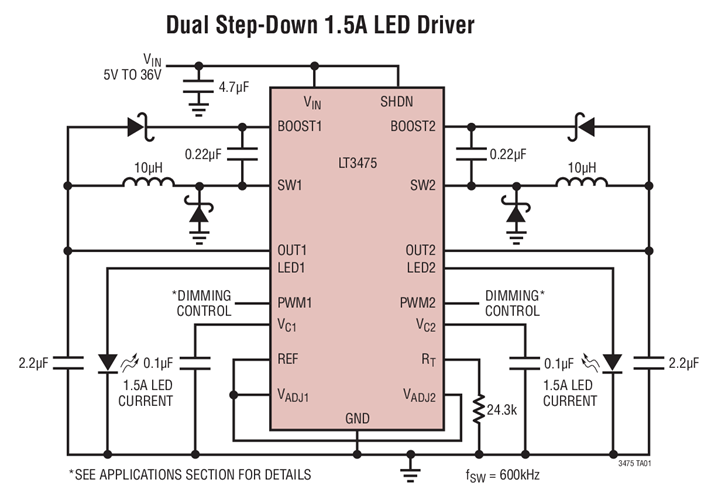

LT^®3475/LT3475-1 是一款双通道降压型 DC/DC 转换器，专为用作一个恒定电流源而设计。一个内部检测电阻器负责监视输出电流以实现准确的电流调节，非常适合于驱动高电流 LED。高端电流检测允许进行负载接地的 LED 操作。高输出电流准确度可在一个很宽的电流范围内 (从 50mA 至 1.5A) 得到保持，从而提供了一个宽调光范围。独特的 PWM 电路实现了 3000 :1 的调光范围，因而避免了 LED 电流调光操作中常见的彩色漂移现像。

高开关频率提供了诸多优点，允许采用小电感器和陶瓷电容器。小电感器与 20 引脚 TSSOP 表面贴装封装相结合，使得占用空间和成本均低于替代解决方案。而恒定开关频率与低阻抗陶瓷电容器的组合将产生很低的可预测输出纹波。

凭借其 4V 至 36V 的宽输入范围，LT3475/LT3475-1 可对各种电源进行调节。电流模式 PWM 架构提供了快速瞬态响应和逐周期电流限制功能。频率折返和热停机功能提供了额外的保护。

应用
