TI德州仪器 LTC3210-3 产品介绍

2026-04-14 0次

说明

低噪声充电泵利用自动模式切换提供了高效率
多模式运作：1x、1.5x、2x
单独的全标度电流设定电阻器
高达 500mA 的总输出电流
用于主 (MAIN) 和照相 (CAM) LED 的单线式 EN (使能) / 亮度控制
用于主显示屏的 32:1 线性亮度控制范围
3 个或 4 个 25mA 低压差主 LED 输出
1 个 400mA 低压差相机 LED 输出
低噪声恒定频率操作
低停机电流：3μA
内部软起动功能限制启动和模式切换期间的浪涌电流
开路 / 短路 LED 保护
无电感器

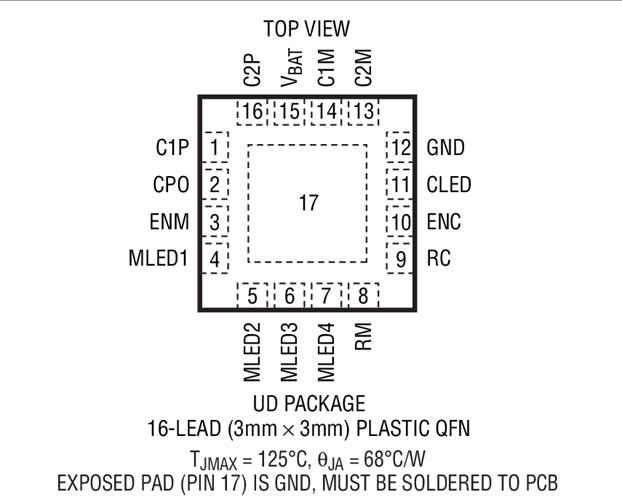

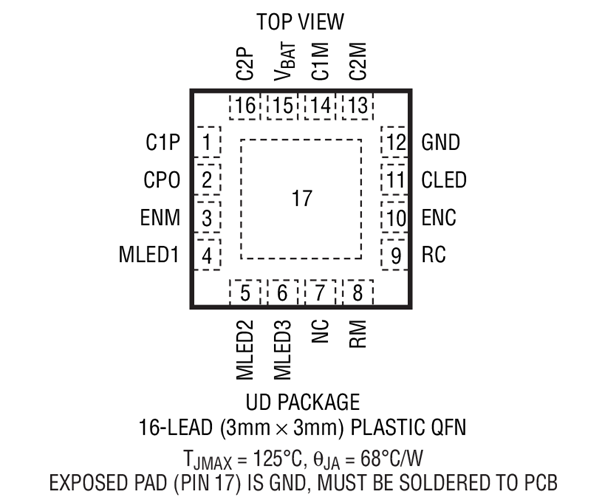

3mm x 3mm 16 引脚塑料 QFN 封装

特性

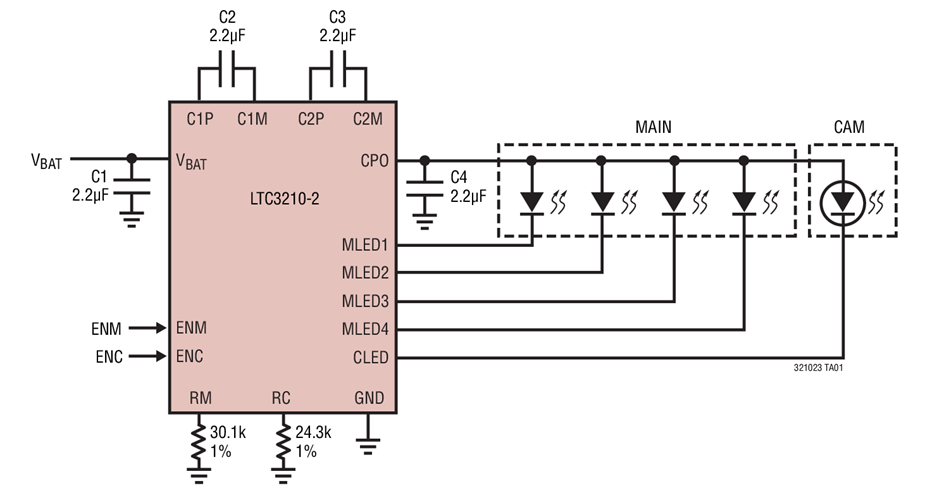

LTC^®3210-2 / LTC3210-3 是低噪声充电泵 DC/DC 转换器，专为驱动 3 个或 4 个主 LED 和 1 个用于相机照明的高电流相机 LED 而设计。LTC3210-2 / LTC3210-3 仅需 4 个小的陶瓷电容器和两个电流设定电阻器便可构成一个完整的 LED 电源和电流控制器。

内置软起动电路可防止在启动和模式变更期间产生过大的浪涌电流。高开关频率允许使用小的外部电容器。独立的主和相机全标度电流设定值由两个外部电阻器来设置。

停机模式和电流输出电平通过两个逻辑输入来选择。对 ENM 和 ENC 引脚电平进行变换，以通过内部计数器和 DAC 来调节 LED 电流。一个 5 位线性 DAC (32 级) 提供了用于主显示屏的高分辨率亮度控制。

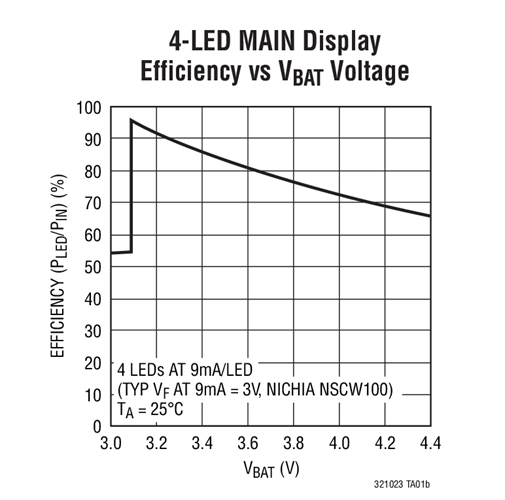

充电泵根据 LED 电流源两端的电压来优化效率。该器件在 1x 模式中上电，并当任何被使能的 LED 电流源开始进入压降状态时自动切换至升压模式。LTC3210-2 / LTC3210-3 采用 3mm x 3mm 16 引线 QFN 封装。

应用
