TI德州仪器 MAX16803 产品介绍

2026-04-14 0次

说明

+6.5V至+40V工作电压范围
可调输出电流(35mA至350mA)
±3.5%输出电流精度
高压DIM引脚用于亮度控制
内置调整管，低压差(典型值0.5V)
+5V稳压输出具有4mA源出电流能力
并联方式提供大于350mA的LED电流驱动
差分LED电流检测
低关断电源电流(典型值12µA)
204mV低电流检测基准，降低功耗
整形后的波形边沿大大降低了PWM亮度控制的EMI
热关断
输出短路保护
采用小尺寸、高效散热的5mm x 5mm、16引脚TQFN封装
-40°C至+125°C工作温度范围

特性

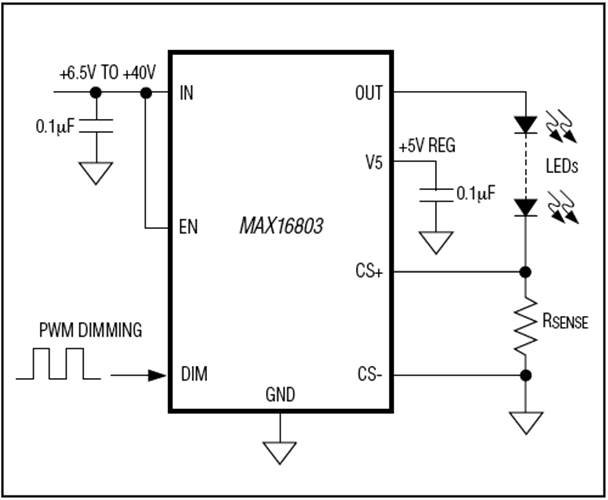

MAX16803电流调节器工作在6.5V至40V输入电压范围，提供高达350mA的总电流，用于驱动一串或多串高亮度LED (HB LED)。MAX16803输出电流通过一个与LED串联的外部检流电阻设置。允许较宽范围的PWM “脉冲”通过亮度控制输入端进行亮度调节，波形整形电路降低了EMI。差分电流检测提高了噪声抑制能力。MAX16803非常适合高压输入应用，能够承受高达40V的汽车抛负载。内置调整管减少了外部元件数目，并提供±3.5%的输出电流精度。器件提供5V稳压输出及短路保护和热保护等功能。

MAX16803采用高效散热的5mm x 5mm、16引脚TQFN封装，工作在-40°C至+125°C汽车级温度范围。

MAX16836是一款新近推出的、具有更高成本效益的产品，除了具有不同的PWM调光电流摆率，该器件提供与MAX16803相同的性能，并且具有兼容的引脚。
