TI德州仪器 LT3478 产品介绍

2026-04-14 0次

说明

True Color PWM^™ 调光可提供恒定的 LED 彩色和高达 3000:1 的调光范围
宽输入电压范围：2.8V 至 36V
4.5A、60mΩ、42V 内部开关
能够以升压、降压-升压或升压模式驱动 LED
集成型电阻器用于电感器和 LED 电流检测
设置 LED 电流：

100mA 至 1050mA (LT3478-1)
(10mV 至 105mV) / R_SENSE (LT3478)

可根据温度设置 LED 电流降额
分离的电感器电源输入
浪涌电流保护
可编程软起动
固定频率操作：200kHz 至 2.25MHz
开路 LED 保护 (可编程 OVP)
具可编程迟滞的准确停机/UVLO 门限

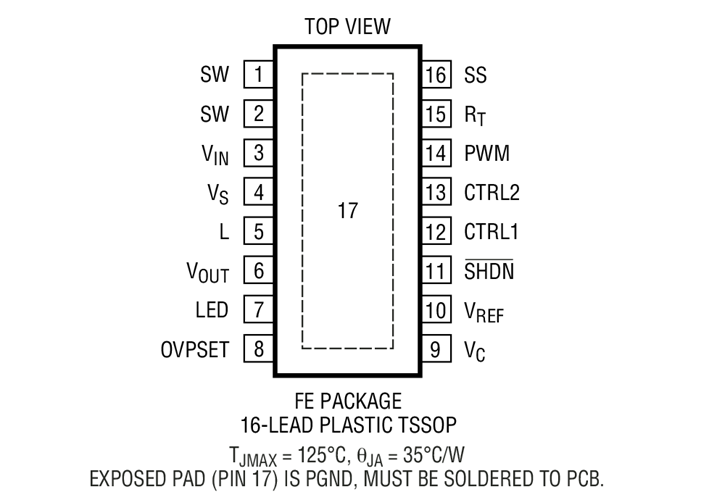

16 引脚耐热性能增强型 TSSOP 封装

特性

LT^®3478 / LT3478-1 是 4.5A 升压型 DC/DC 转换器，专为以一个恒定电流在很宽的可编程范围内驱动 LED 而设计。LED 的串联连接可提供相同的 LED 电流以实现均匀一致的亮度，而无需镇流电阻器和成本昂贵的出厂校准。

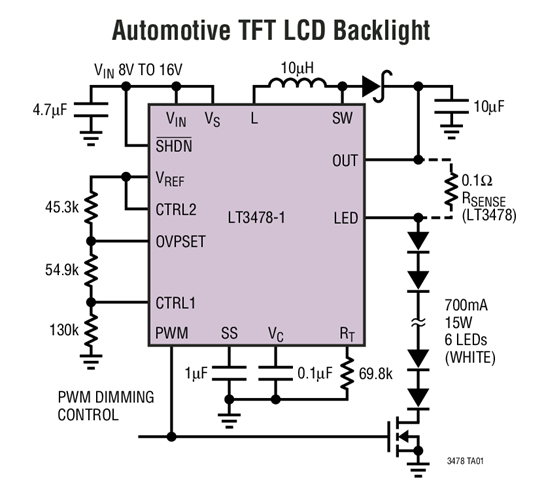

LT3478-1 通过集成 LED 电流检测电阻器减少了外部组件数目并降低了成本。LT3478 采用了一个外部检测电阻器，可把最大可编程 LED 电流扩展至 1A 以上，而且还在设置低 LED 电流时实现了更高的准确度。工作频率能利用一个外部电阻器设定在 200kHz 至高达 2.25MHz 的范围内。独特的电路可提供高达 3000:1 的 PWM 调光范围，同时保持恒定的 LED 彩色。LT3478 / LT3478-1 非常适合于高功率 LED 驱动器应用，例如：汽车 TFT LCD 背光源、踏板照明和平视显示器。两个 CTRL 引脚之一可用于设置最大 LED 电流。另一个 CTRL 引脚可用于根据温度来设置最大 LED 电流的降幅，以尽量扩大 LED 的用途并改善可靠性。

其他特点包括浪涌电流保护、可编程开路 LED 保护和可编程软起动。每款器件可提供 16 引脚耐热性能增强型 TSSOP 封装。

应用
