TI德州仪器 LTC3783 产品介绍
2026-04-14
0次
说明
- True Color PWM™ 提供了恒定的彩色和 3000:1 的调光比
- 用于实现高功率 LED 的 PWM 调光控制的全集成化负载 FET 驱动器
- 从模拟输入进行 100:1 的调光
- 宽 FB 电压范围：0V 至 1.23V
- 恒定电流或恒定电压调节
- 低停机电流：IQ = 20µA
- 精度为 1% 的 1.23V 内部电压基准
- 具有 100mV 迟滞的 2% RUN 引脚门限
- 可利用一个外部电阻器来设置工作频率 (范围为 20kHz 至 1MHz)
- 可与一个频率高达 1.3fOSC 的外部时钟同步
- 内部 7V 低压差稳压器
- 可编程输出过压保护
- 可编程软起动
- 可在一种无检测电阻 (No RSENSE™) 模式中使用 (VDS < 36V)
- 16 引脚 DFN 和 TSSOP 封装
特性

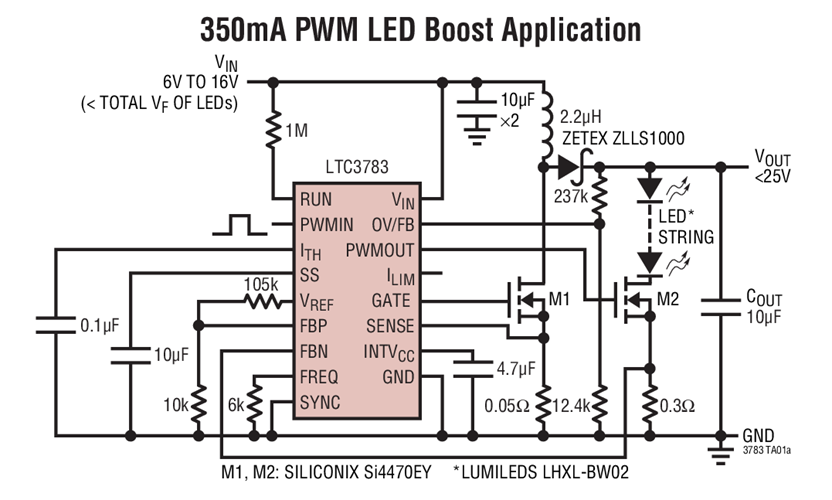

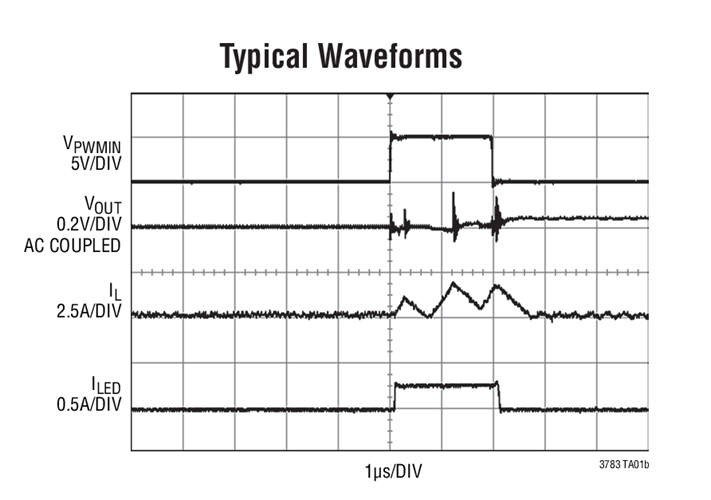

LTC®3783 是一款电流模式 LED 驱动器及升压、反激和 SEPIC 型控制器，用于驱动一个 N 沟道功率 MOSFET 和一个 N 沟道负载 PWM 开关。当采用一个外部负载开关时，PWMIN 输入不仅驱动 PWMOUT，而且还将使能控制器 GATE 开关和误差放大器操作，可使控制器在 PWMIN 为低电平时存储负载电流信息。该功能 (正在进行专利审议) 实现了速度极快、真正的 PWM 负载开关操作，而不会发生瞬态过压或欠压问题；3000：1 的 LED 调光比可以通过数字方式来实现，从而避免了采用 LED 电流调光时常见的彩色偏移现像。FBP 引脚提供了负载电流的仿真调光，因此，与仅采用 PWM 的时候相比，有效调光比增加了 100：1。
在输出负载电流必须返回 VIN 的应用中，任选的恒定电流/恒定电压调节用于控制输出 (或输入) 电流或输出电压，并对另一个参数提供一个限值。ILIM 提供了一个 10：1 的模拟调光比。
对于中低功率应用，无检测电阻器的模式能够利用功率 MOSFET 的导通电阻，不需要电流检测电阻器，从而实现效率的较大化。
可以通过一个外部电阻器将该 IC 的工作频率设定在 20kHz 至 1MHz 的范围内，并能够利用 SYNC 引脚来使之与一个外部时钟同步。

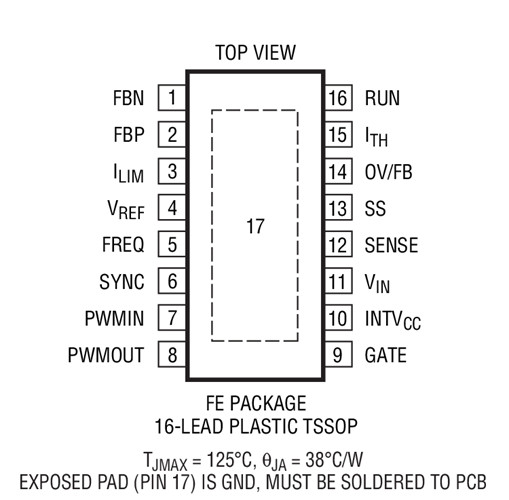

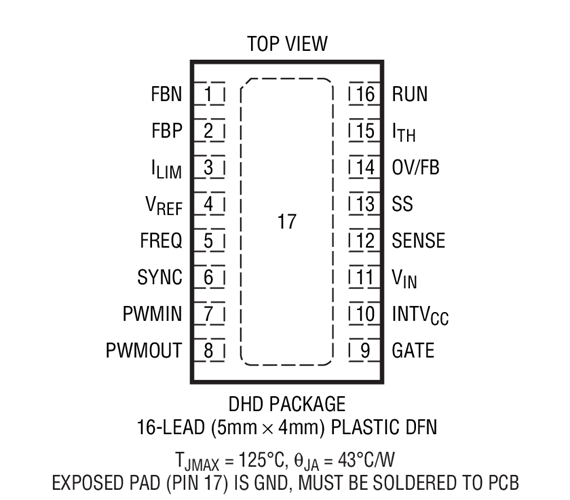

LTC3783 采用 16 引脚 DFN 和 TSSOP 封装。
应用
- 高电压 LED 数组
- 电信电源
- 42V 汽车系统
- 24V 工业控制
- IP 电话电源
