TI德州仪器 MAX16802B 产品介绍

2026-04-14 0次

说明

适合buck、boost、flyback、SEPIC和其它拓扑
高达50W或更高的输出功率
通用离线输入电压范围：85VAC至265VAC整流电压(MAX16801)

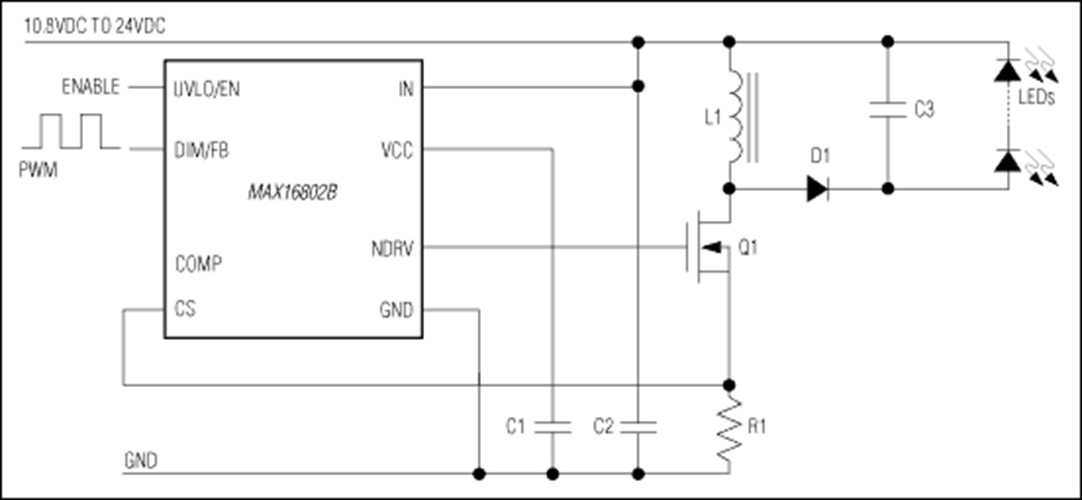

IN引脚直接由10.8V至24V直流输入驱动(MAX16802)
内部带有误差放大器和1%精度的基准，可实现精密的LED电流调节
PWM或线性亮度调节
262kHz ±12%固定开关频率
热关断
数字软启动
可编程输入启动电压
大滞回内部自举UVLO (MAX16801)
45µA (典型值)启动电源电流，1.4mA (典型值)工作电源电流
50% (MAX16801A/MAX16802A)或75% (MAX16801B/MAX16802B)最大占空比
采用微型8引脚µMAX封装

特性

MAX16801A/B/MAX16802A/B高亮度(HB) LED驱动控制器IC含有设计宽输入电压范围LED驱动器所需的全部电路，适用于通用照明和显示器应用。MAX16801非常适用于通用输入(85VAC至265VAC整流电压输入) LED驱动器，MAX16802适用于低输入电压(10.8VDC至24VDC) LED驱动器。

需要精密调节LED电流时，可利用板上误差放大器以及精度为1%的基准。通过低频PWM亮度调节可实现较宽的亮度调节范围。

MAX16801/MAX16802具有输入欠压锁定(UVLO)特性，可设置输入启动电压，并可确保在电源跌落时正常工作。MAX16801具有大滞回的内部自举欠压锁定电路，从而简化了离线LED驱动器的设计。MAX16802没有这个内部自举电路，可直接由+12V电压偏置。

内部微调的262kHz固定开关频率允许优化选择磁性元件和滤波元件，从而实现紧凑、高性价比的LED驱动器。MAX16801A/MAX16802A的最大占空比为50%，MAX16801B/MAX16802B的最大占空比为75%。这些器件均采用8引脚µMAX®封装，可工作在-40°C至+85°C温度范围内。
