说明

特性

MAX6970串行接口LED驱动器提供8个开漏、恒流吸收、额定36V的LED驱动器输出。器件工作在3V至5.5V电源下。MAX6970电源和LED电源能够以任意顺序上电。恒流输出均由一个外部电阻设置，每路最大55mA。MAX6970采用一个25Mbps、工业标准的4线串行接口。

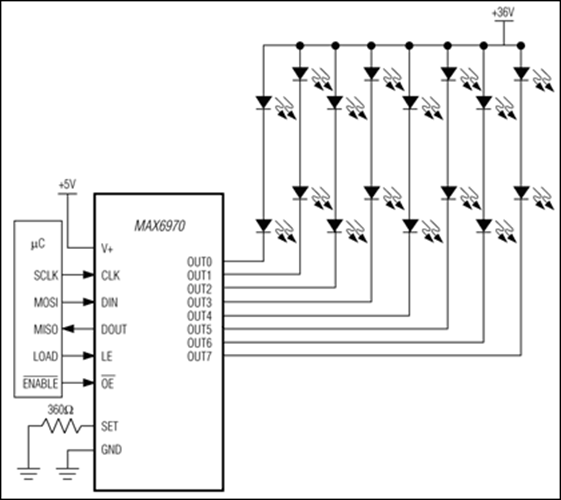

MAX6970采用工业标准的移位寄存器加锁存器形式的串行接口。数据通过数据输入DIN和时钟输入CLK移入驱动器的8位移位寄存器。8个时钟周期后，输入数据出现在输出DOUT上，此工作模式可实现多个MAX6970的级联。锁存使能输入LE将8位移位寄存器数据装入一个8位输出锁存器，以决定LED的开关。输出使能/OE可控制所有8个输出的接通或者关断，其快速特性可用作LED亮度控制的PWM输入。

对于需要LED故障探测的应用，请参考MAX6981数据资料，该型号具有自动检测LED开路的功能。

对于需要看门狗定时器的安全应用，请参考MAX6980数据资料，如果串行接口停止工作的时间超过1s，该型号的失效保护功能将会消隐显示。

MAX6970系列移位寄存器加锁存器LED驱动器共有10个型号。该系列包括8端口和16端口两种类型，具有额定5.5V或者36V的LED输出，部分型号具有LED开路检测和看门狗功能。所有型号均由3V至5.5V电源供电，工作在-40°C至+125°C温度范围。

应用

• 建筑照明
• 游戏功能
• Marquee显示器
• 流程指示牌
• 交通灯
• 信息牌
