TI德州仪器 LT3474-1 产品介绍
2026-04-14
0次
说明
- True Color PWM 提供了恒定彩色和 400:1 的调光范围
- 宽输入范围：4V 至 36V
- 高达 1A 的 LED 电流
- 200kHz 至 2MHz 的可调开关频率
- LED 电流的可调控制
- 集成升压二极管
- 可在 35mA 至 1A 的宽范围内维持高输出电流准确度
- LED 开路 (LT3474) 和短路保护
- 高端检测允许把负极接地
- 采用小型电感器和陶瓷电容器
- LT3474-1 驱动 LED 串高达 26V

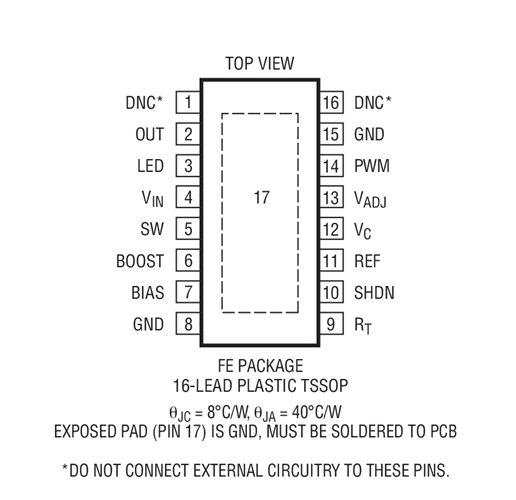

- 紧凑的 16 引脚 TSSOP 耐热增强型表面贴装封装
特性
LT®3474 / LT3474-1 是一款固定频率降压型 DC/DC 转换器，专为用作一个恒定电流源而设计。一个内部检测电阻器负责监视输出电流以实现准确的电流调节，非常适合于驱动高电流 LED。高输出电流准确度可在一个很宽的范围内 (35mA 至 1A) 得到保持，从而提供了一个宽调光范围。
独特的 PWM 电路实现了 400:1 的调光范围，因而避免了 LED 电流调光操作中常见的彩色漂移。
高开关频率提供了诸多优点，并允许采用小电感器和陶瓷电容器。小电感器与 16 引脚 TSSOP 表面贴装封装相结合，使得占用空间和成本均低于替代解决方案。而恒定开关频率与低阻抗陶瓷电容器的组合将产生低和可预测的输出纹波。
凭借其 4V 至 36V 的宽输入范围，LT3474 / LT3474-1 可对各种电源 (从 5V 逻辑电源轨到未调整的墙上变压器、铅酸电池和分布式电源等一应俱全) 进行调节。电流模式 PWM 架构提供了快速瞬态响应和逐周期电流限制功能。频率折返和热停机功能提供了额外的保护。
应用
- 汽车和航空照明
- 建筑物局部照明
- 显示器背面照明
- 恒定电流源
