TI德州仪器 MAX16800 产品介绍

2026-04-14 0次

说明

+6.5V至+40V工作电压范围
可调输出电流(35mA至350mA)
±3.5%输出电流精度
内置调整元件，低压差(典型值0.5V)
输出短路保护
+5V稳压输出，4mA源出电流能力
热关断
差分LED电流检测
高压使能引脚，实现亮度控制接口
低关断电源电流(典型值12µA)
204mV低电流检测基准，降低了功耗
波形整形电路使脉冲电流具有平滑的边沿，从而降低了PWM亮度控制时的EMI
采用小尺寸、热增强型、5mm x 5mm、16引脚TQFN封装
-40°C至+125°C工作温度范围

特性

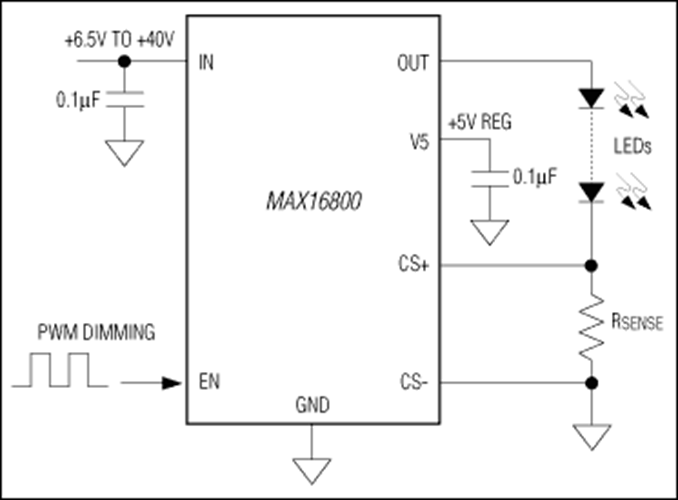

MAX16800电流调节器可工作在6.5V至40V输入电压范围内，提供高达350mA的总电流来驱动一列或多列高亮度LED。利用一个与LED串联的外部检流电阻来调节MAX16800输出电流的大小。使能输入能实现宽范围的“脉冲”亮度控制。波形整形电路降低了EMI。差分电流检测输入提高了噪声抑制能力。MAX16800非常适用于要求高压输入的应用，并能够承受高达40V的汽车抛负载。板上调整元件大大减少了外部元件数目，并提供±3.5%的输出电流精度。该器件还提供5V稳压输出以及短路保护和热保护等特性。

MAX16800采用热增强型、5mm x 5mm、16引脚TQFN封装，可工作在-40°C至+125°C汽车级温度范围内。

MAX16835是一个新近推出的、具有更高成本效益的产品，提供与MAX16800相同的性能，并且具有兼容的引脚。
