TI德州仪器 LTC3490 产品介绍
2026-04-14
0次
说明
- 350mA 恒定电流输出
- 符合 2.8V 至 4V 输出
- 单节或两节 NiMH 或碱性电池输入

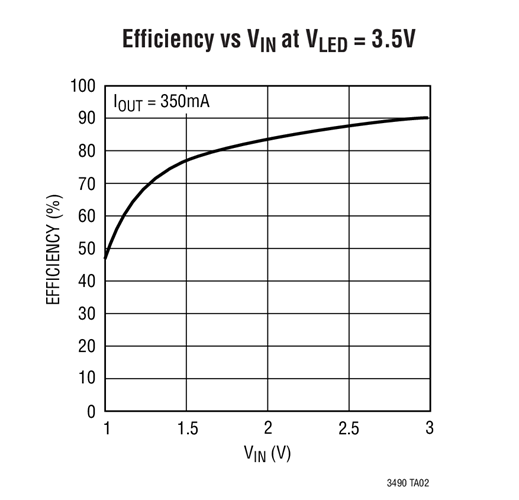

- 同步整流：效率高达 90%
- 固定工作频率：1.3MHz
- 低静态电流：< 1mA
- 非常低的停机电流：< 50µA
- 开路 LED 输出被限制为 4.7V
- VIN 范围：1V 至 3.2V
- 调光控制
- 旨在保护电池的欠压闭锁功能

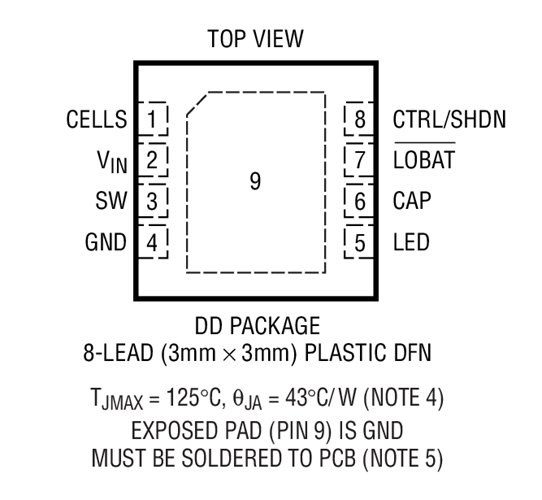

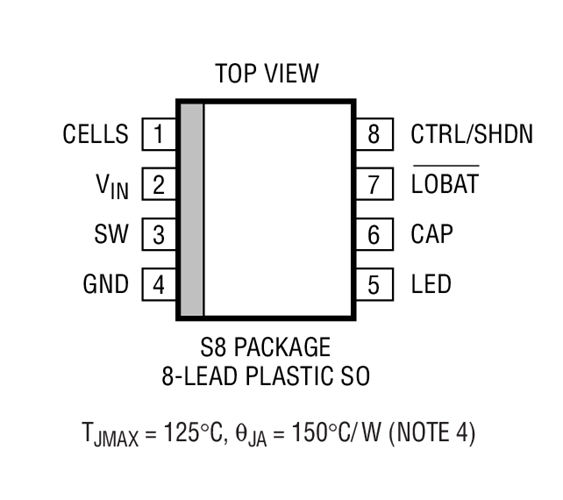

- 采用扁平 (高度仅 0.75mm) 3mm x 3mm 耐热增强型 8 引脚 DD 和 S8 封装
特性

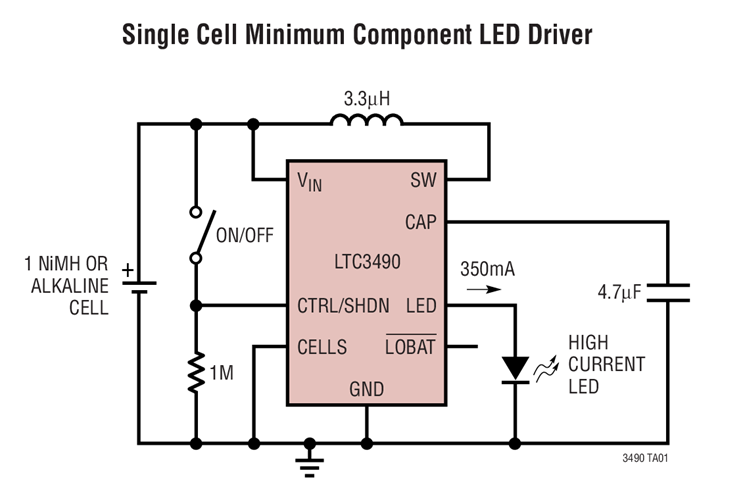

LTC®3490 为 1W LED 应用提供了一种恒定电流驱动。它是一款高效升压型转换器，采用单节或两节 NiMH 或碱性电池作为工作电源，可产生 350mA 的恒定电流，并符合高达 4V 的电压规格。它包含一个 100mΩ NFET 开关和一个 130mΩ PFET 同步整流器。在内部将固定开关频率设定为 1.3MHz。
如果输出负载断接，则 LTC3490 将输出电压限制为 4.7V。它还具有一种模拟调光能力，可按照与 CTRL/SHDN 引脚电压成比例的方式来减小驱动电流。当电池电压降至每节 1V 以下时，将传送一个低电池电量逻辑输出信号。当电池电压降至每节 0.85V 以下时，欠压闭锁电路将关断 LTC3490。对反馈环路实施内部补偿，旨在较大限度地减少组件数目。
应用
- 便携式照明
- 可再充电闪光灯
