说明

特性

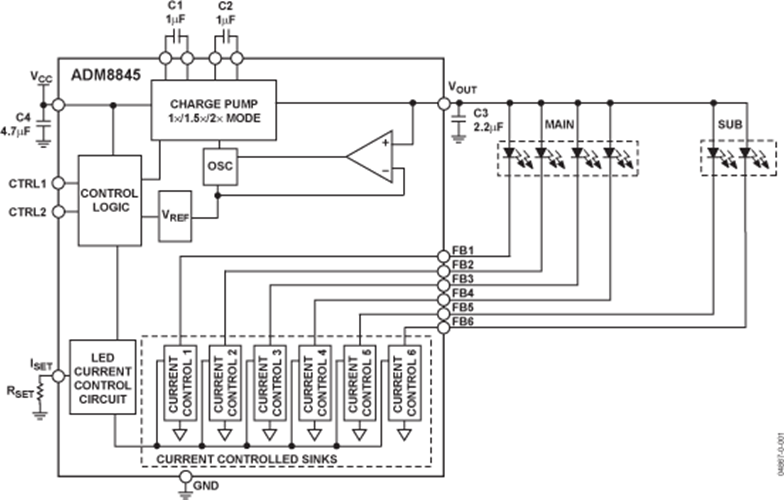

ADM8845利用电荷泵技术提供所需的2.6 V至5.5 V（锂离子）输入电源，最多可驱动6路白色LED。这些白色LED用于彩色液晶显示器的背光照明。为实现高的电源效率，采用能够以1x、1.5x或2x模式工作的电荷泵。电荷泵可根据输入电压，自动在1x/1.5x/2x这些工作模式间切换，以高电源效率保持适当的输出电平。

利用反馈引脚可检测各LED电流，从而改善这些白色LED的亮度匹配，最高匹配精度为1%，ISET与ILED的最大匹配精度为1%。

ADM8845提供两个数字输入控制引脚CTRL1和CTRL2，用来控制LED的关断操作和亮度。LED排成两组：主显示和从显示选项；主显示指6路LED中的4路(FB1-FB4)，从显示指其余2路LED (FB5 - FB6)。将一个PVM数字信号作用于CTRL1和/或CTRL2，就可以控制这些白色LED的亮度，从而控制主/从显示器的亮度。所用的PWM数字信号的占空比决定背光白色LED的亮度。此外，也可以将直流电压或PWM信号作用于ISET引脚来控制这些白色LED的亮度，但这种控制方法要求增加数个外部元件。

ADM8845还具有软启动电路，用来限制上电时的涌入电流。

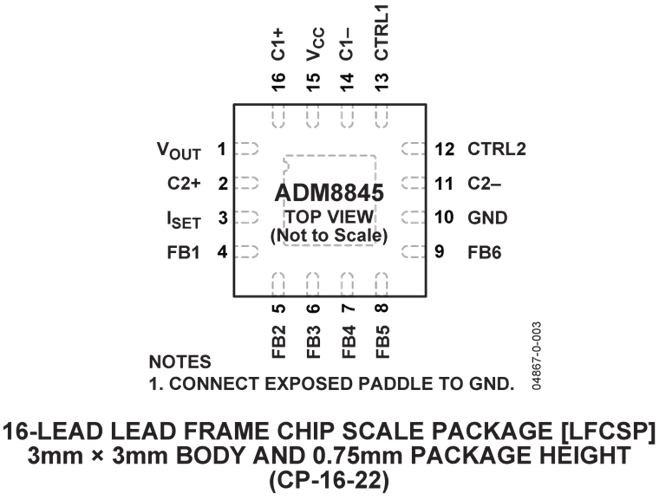

ADM8845采用CMOS技术制造，功耗极低，采用16引脚LFCSP封装。
