TI德州仪器 LTC3216 产品介绍

2026-04-14 0次

说明

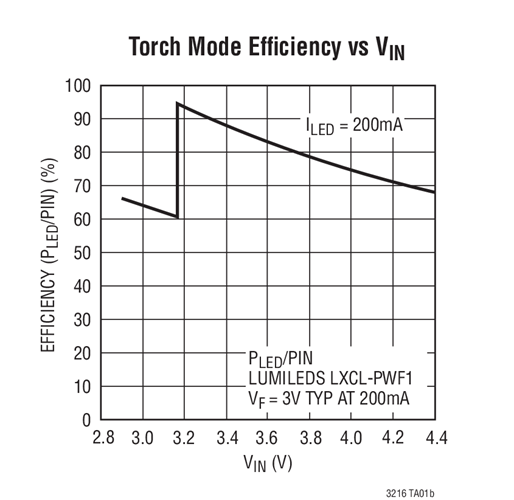

高效操作：具自动模式切换功能的 1x、1.5x 或 2x 升压模式
超低压差 I_LED 电流控制
输出电流高达 1A
低噪声恒定频率操作
独立的低电流/高电流设置和使能引脚
宽 V_IN 范围：2.9V 至 4.4V
开路/短路 LED 保护
在停机模式中实现了 LED 断接
低停机电流：2.5uA
LED 电流设置准确度：4%
自动软起动功能限制了浪涌电流
无电感器
纤巧型应用电路 (所有元件的高度均 <1mm)

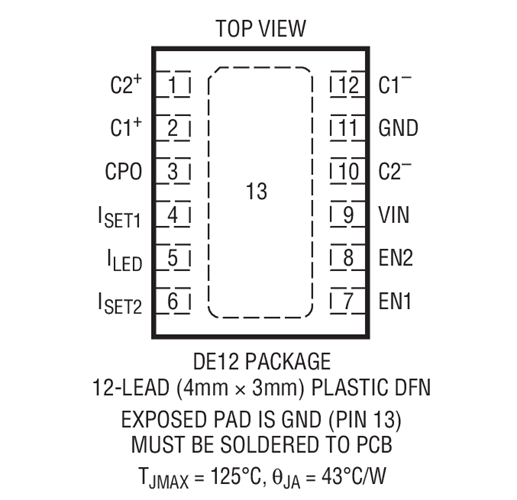

3mm x 4mm 12 引脚 DFN 封装

特性

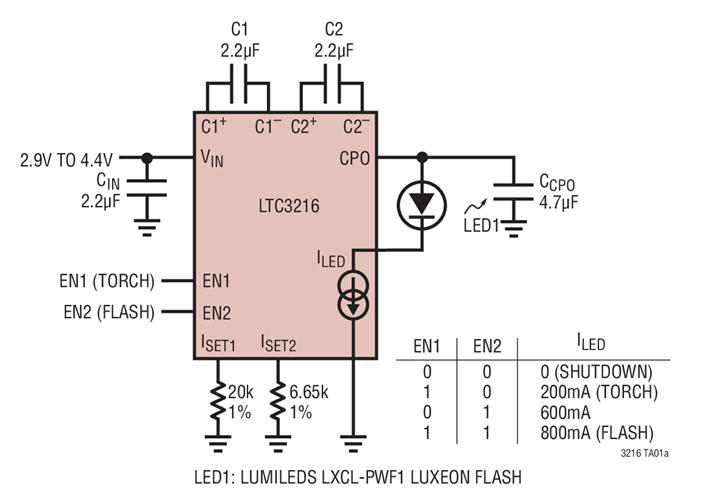

LTC^®3216 是一款低噪声、高电流充电泵 DC/DC 转换器，专为给高电流 LED 供电而设计。该器件包括一个准确的可设置电流源，此电流源能够从一个 2.9V 至 4.4V 输入来驱动高达 1A 的负载。低外部元件数目 (两个跨接电容器、两个编程电阻器以及 V_IN 和 CPO 引脚上的两个旁路电容器) 使得 LTC3216 成为小型、电池供电式应用的理想选择。

内置软起动电路可防止在启动期间产生过大的浪涌电流。高开关频率允许使用小的外部电容器。独立的高电流和低电流设定值由两个外部电阻器来设置。停机模式和电流输出电平通过两个逻辑输入来选择。

一个超低压差电流源在非常低的 I_LED 电压条件下保持了准确的 LED 电流。自动模式切换功能通过监视 LED 电流源两端的电压、并且仅在检测到 I_LED 压差时切换模式而实现了效率的优化。LTC3216 采用小外形 3mm x 4mm 12 引脚 DFN 封装。
