TI德州仪器 MAX1577Z 产品介绍

2026-04-14 0次

说明

最大1.2A输出驱动能力(确保800mA)
电影模式下，最大92% P_LED / P_BATT效率
灵活的亮度控制
- 两位逻辑实现100%，33%，20%和关断控制
- 20%至100%的PWM控制
3%电流调节适应线缆和温度变化
闪光灯和背光的电压或电流调节(MAX1577Y)
闪光灯的电流调节(MAX1577Z)
低波纹和EMI
2.7V至5.5V电压供电范围
软起动限制浪涌电流
输出电压调节模式
热关断保护
8引脚3mm x 3mm TDFN封装

特性

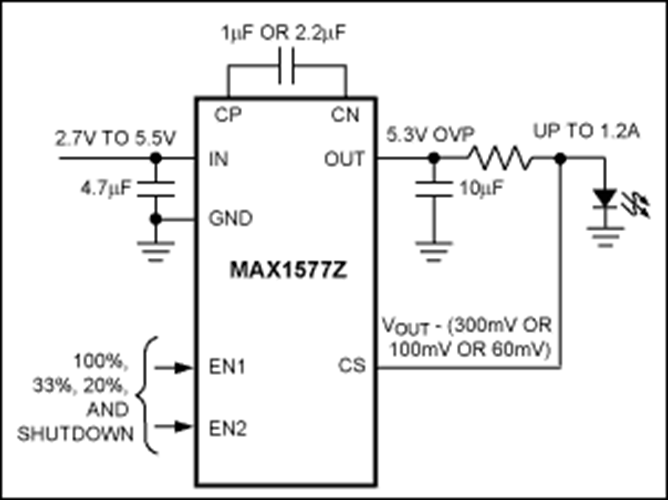

MAX1577Y/MAX1577Z电荷泵用于驱动白光LED，如相机闪光灯，调节电流最大1.2A (确保800mA)。即使电池输入电压很低，其极低的开环阻抗仍可以保证很高的闪光亮度。自适应1倍/2倍调节电荷泵工作方式在电影模式或背光时可提供很高的效率(最大92%)。由于采用了高速(1MHz)开关，可使用小型外部元件。

MAX1577Y/MAX1577Z采用外部电阻设置满幅LED电流。两个使能输入(EN1和EN2)提供简单的开/关控制以及LED满幅电流20%, 33%或100%的设置。当外部电阻上电压小于24mV时，输出电压将被调节。MAX1577Z具有固定的5.1V输出电压，而MAX1577Y对于背光，键盘和RGB应用，提供逻辑控制的3.4V, 4.6V或5.1V的输出电压。

MAX1577Y/MAX1577Z提供8引脚, 3mm x 3mm TDFN封装(0.8mm最大高度)。
