TI德州仪器 LTC7817 产品介绍

2026-04-14 0次

说明

双通道降压+单通道升压同步控制器
低工作 I_Q：

14μA（14V至3.3，通道1导通）

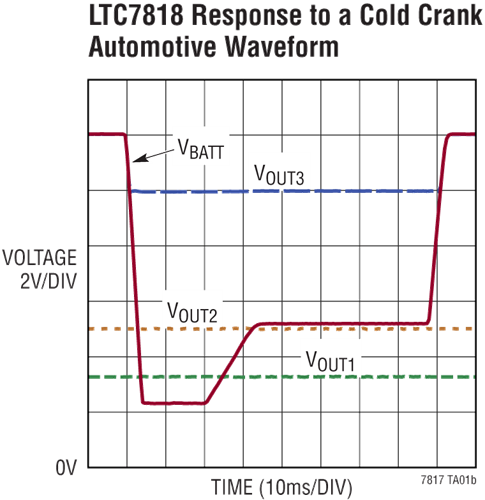

在整个冷车发动期间输出处于稳压状态（低至1V输入电源电压）
宽偏置输入电压范围：4.5V至40V
降压和升压输出电压高达40V
Pass-Thru^™工作：用于升压同步MOSFET的100%占空比

R_SENSE 或DCR电流检测
可编程固定频率（100kHz至3MHz）
可锁相频率（100kHz至3MHz）
可选连续、跳脉冲或低纹波突发工作模式（轻负载下）
极低降压压差工作：99%占空比
极低降压工作压差：99% 占空比
低关断 I_Q：1.5μA
小型38引脚5mm × 7mm QFN封装
通过AEC-Q100汽车应用认证

特性

LTC7817是一款高性能三路输出（降压/降压/升压）同步DC/DC开关稳压器控制器，可驱动全部N通道功率MOSFET级。其恒频电流模式架构允许高达3 MHz的锁相开关频率。LTC7817可在4.5 V至40V的宽输入电源电压范围内工作。当偏离升压转换器的输出或其他辅助电源时，LTC7817可在启动后以低至1V的输入电源电压运行。

极低的空载静态电流可延长电池供电系统的工作运行时间。OPTI-LOOP^®补偿可以在较大的输出电容和ESR值范围内优化瞬态响应。LTC7817具有一个用于降压的精确0.8V基准电压源，一个用于升压的1.2V基准电压源，以及一个电源正常输出指示器。

LTC7817同步升压Pass-Thru功能可将汽车启停应用中的损耗降至最低。

应用
