TI德州仪器 LTC7818 产品介绍

2026-04-14 0次

说明

双降压加单升压同步控制器
低工作 I_Q：14 μA（14 V 至 3.3 V，通道 1 接通）

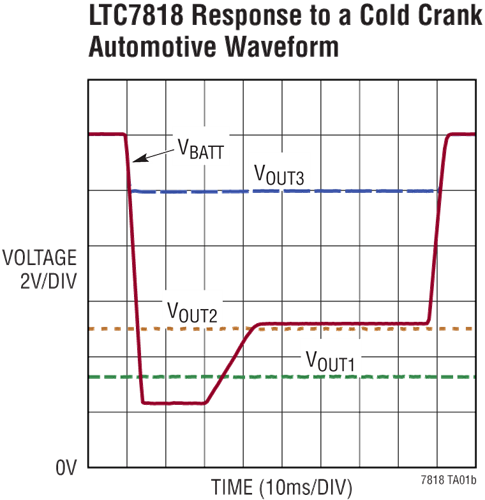

通过输入电源电压低至 1V 的冷启动，输出保持稳定
宽偏置输入电压范围：4.5 V 至 40 V
高达 40 V 的降压和升压输出电压
扩频运行
R_SENSE 或 DCR 电流检测

适用于升压同步 MOSFET 的 100% 占空比
可编程固定频率（100 kHz 至 3 MHz）
可锁相频率（100 kHz 至 3 MHz）
轻负载时可选择连续、脉冲跳跃或低纹波 Burst Mode 操作
升压通道电流监控器输出
低关断 I_Q：1.5 μA
小型 40 引脚 6 mm × 6 mm QFN 封装

特性

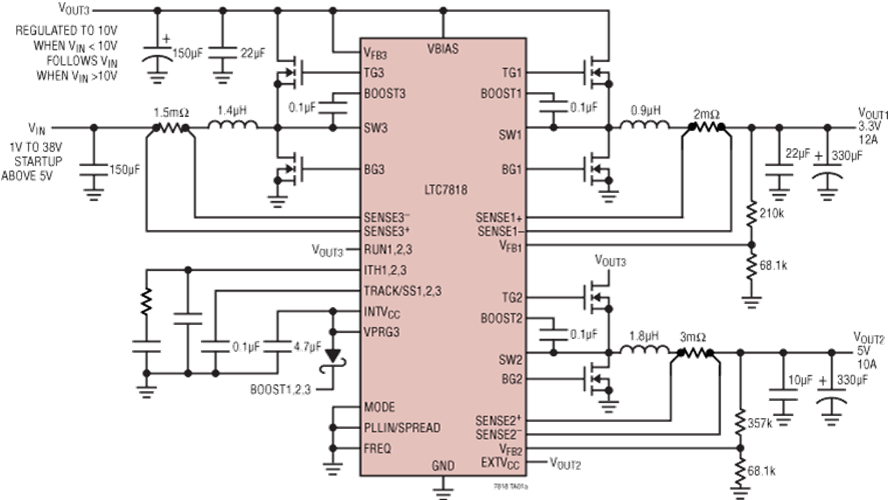

LTC7818是一款高性能三路输出（降压/降压/升压）同步DC/DC开关稳压器控制器，可驱动全部N通道功率MOSFET级。其恒频电流模式架构允许高达3 MHz的锁相开关频率。LTC7818可在4.5 V至40V的宽输入电源电压范围内工作。当偏离升压转换器的输出或其他辅助电源时，LTC7818可在启动后以低至1V的输入电源电压运行。

极低的空载静态电流可延长电池供电系统的工作运行时间。通过OPTI-LOOP^®补偿功能，可在宽输出电容和ESR值范围内优化瞬态响应。LTC7818具有一个用于降压的精确0.8V基准电压源，一个用于升压的1.2V基准电压源，以及一个电源正常输出指示器。

此外，LTC7818还具有扩频运行模式，可显著降低输入和输出电源的峰值辐射和传导噪声，因此能够轻松满足电磁干扰(EMI)标准要求。
