TI德州仪器 LTC7815 产品介绍

2026-04-14 0次

说明

双路降压和单路升压型同步控制器
宽偏置输入电压范围：4.5V 至 38V
在整个冷车发动期间输出处于稳压状态 (低至 2.5V 输入电源电压)
降压输出电压范围：0.8V ≤ V_OUT ≤ 24V
升压输出电压高达 60V
低工作 I_Q：28μA (一个通道接通)
R_SENSE 或 DCR 电流检测
针对升压型同步 MOSFET 的 100% 占空比，即使在突发模式 (Burst Mode^®) 操作中也不例外
可锁相频率 (320kHz 至 2.25MHz)
可编程固定频率 (320kHz 至 2.25MHz)
非常低降压压差操作：98% 占空比

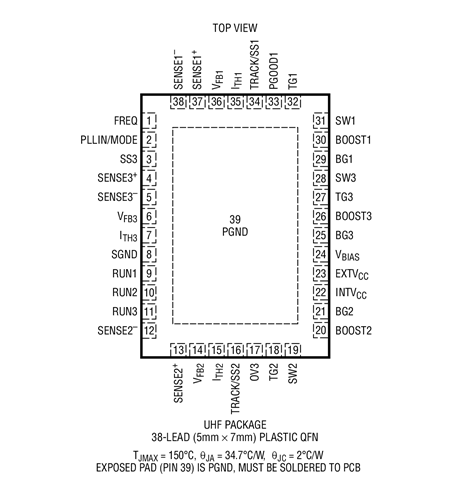

小外形 38 引脚 5mm x 7mm QFN 封装

特性

LTC^®7815 是一款高性能、三路输出 (降压 / 降压 / 升压) 同步 DC/DC 开关稳压控制器，用于驱动全 N 沟道功率 MOSFET 级。恒定频率电流模式架构可提供高达 2.25MHz 的可锁相开关频率。LTC7815 在一个 4.5V 至 38V 的宽输入电源范围内工作。当从升压型转换器的输出或另一个辅助电源给 LTC7815 施加偏置时，该器件在启动之后将能够依靠一个低至 2.5V 的输入电源正常运作。

28μA 的无负载静态电流延长了电池供电型系统的工作时间。OPTI-LOOP 补偿的运用使得能够在一个很宽的输出电容和 ESR 数值范围内优化瞬态响应。LTC7815 具有一个用于降压型转换器的精准 0.8V 基准、用于升压型转换器的 1.2V 基准和一个电源良好输出指示器。PLLIN/MODE 引脚负责在轻负载条件下选择执行突发模式操作、脉冲跳跃模式或连续电感器电流模式。
