TI德州仪器 LTC3859AL 产品介绍
2026-04-14
0次
说明
- 低工作 IQ：28μA（一个通道接通）
- 双降压加单升压同步控制器
- 通过低至 2.5V 的冷启动，输出保持稳定
- 宽偏置输入电压范围：4.5V 至 38V
- 降压型输出电压范围：0.8V ≤ VOUT ≤ 24V
- 升压输出电压高达 60V
- RSENSE 或 DCR 电流检测
- 适用于升压同步 MOSFET 的 100% 占空比，即使在 Burst Mode® 操作时
- 可锁相频率（75 kHz 至 850kHz）
- 可编程固定频率（50 kHz 至 900kHz）
- 轻负载时可选择连续、脉冲跳跃或低纹波 Burst Mode 操作
- 极低降压工作压差：99% 占空比
- 可调输出电压软启动或跟踪
- 低关断 IQ：10μA

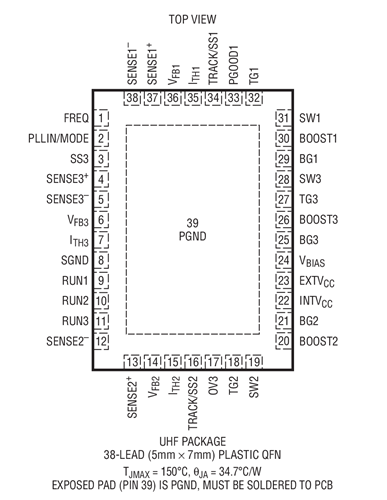

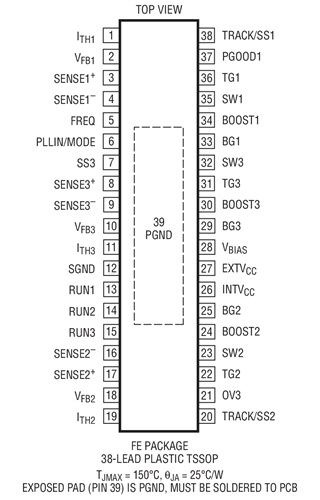

- 小型 38 引脚 5mm × 7mm QFN 和 TSSOP 封装
特性
LTC3859AL 是一款高性能三输出（降压/升降压）同步 DC/DC 开关稳压器控制器，可驱动全部 N 通道功率 MOSFET 级。恒定频率电流模式架构允许高达 850kHz 的可锁相开关频率。LTC3859AL 在 4.5V 至 38V 的宽输入电源范围内工作。当偏离升压转换器的输出或其他辅助电源时，LTC3859AL 可在启动后以低至 2.5V 的输入电源电压运行。
28μA 空载静态电流可延长电池供电系统的运行时间。OPTI-LOOP 补偿可以在较大的输出电容和 ESR 值范围内优化瞬态响应。LTC3859AL 具有针对降压的精确的 0.8V 基准电压、针对升压的 1.2V 基准电压，以及电源正常输出指示器。轻负载时，PLLIN/MODE 引脚选择以 Burst Mode 操作、脉冲跳跃模式或连续电感器电流模式操作。
与 LTC2859 和 LTC3859A 相比，LTC3859AL 是完全引脚兼容，但具有较低的 Burst Mode 操作 IQ （一个通道接通时 28µA）。
| 静态电流 (Burst Mode) | 注意 | |
| LTC3859AL | 28μA - 一个通道接通，降压型 38μA - 三个通道全部接通 | INTVCC 引脚上的内箝位 |
| LTC3859A | 55μA - 一个通道接通，降压型 80μA - 三个通道全部接通 | INTVCC 引脚上的内箝位。对于新设计，我们建议使用 LTC3859AL |
| LTC3859 | 55μA - 一个通道接通，降压型 80μA - 三个通道全部接通 | 对于新设计，我们建议使用 LTC3859AL |
应用
- 汽车始终开启系统和启停系统
- 电池供电的数字设备
- 分布式直流电源系统
- 多输出升降压应用
参数
类型 | 描述 |
汽车 | 高级音频放大器 |
