TI德州仪器 ADP5040 产品介绍

2026-04-14 0次

说明

输入电压范围：2.3 V至5.5 V
一个1.2 A降压调节器
两个300 mA LDO

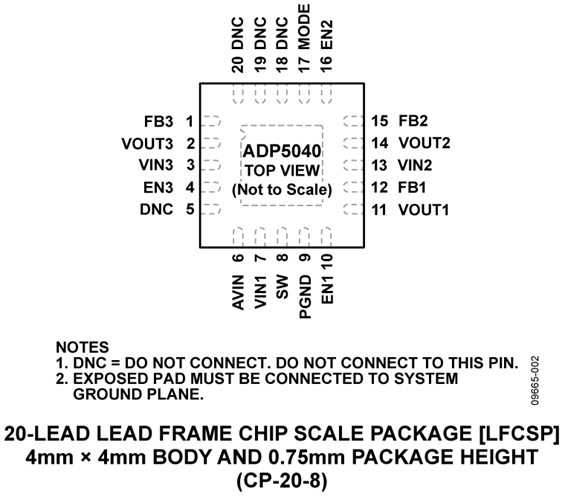

20引脚4 mm x 4 mm LFCSP封装
过流和热保护
软启动
欠压闭锁
降压调节器主要特性
- 输出电压范围：0.8 V至3.8 V
- 电流模式拓扑结构提供出色的瞬态响应
- 3 MHz工作频率
- 峰值效率最高可达96%
- 使用小型多层电感和电容
- 通过Mode引脚选择强制PWM或自动PWM/PSM模式
- 占空比：100%（低压差模式）
LDO主要技术规格
- 输出电压范围：0.8 V至5.2 V
- 低V_IN：1.7 V至5.5 V
- 利用2.2 μF陶瓷输出电容便可稳定工作
- 高PSRR
- 低输出噪声
- 低压差
- 结温范围：-40°C至+125°C

特性

ADP5040在一个20引脚小型LFCSP封装中集成了一个高性能降压稳压器和两个低压差稳压器(LDO)，可满足严苛的性能和电路板空间要求。

降压调节器的高开关频率支持使用小型多层外部器件，并使所需的电路板空间降至较小。

当MODE引脚设置为逻辑高电平时，降压调节器以强制脉冲宽度调制(PWM)模式工作。MODE引脚设为逻辑低电平时，如果负载在标称值左右，则降压调节器以PWM模式工作。当负载电流降至预定义阈值以下时，调节器以省电模式(PSM)工作，以便改善轻负载效率。ADP5040 LDO的低静态电流、低压差和宽输入电压范围可延长便携式设备的电池使用时间。在频率高达10 kHz时，ADP5040 LDO能保持60 dB以上的电源抑制性能，而所需的电压裕量则很低。

ADP5040中的各调节器通过对相应的使能引脚施加高电平来激活。调节器输出电压通过外部电阻分压器编程，可满足多种应用的需求。
