说明

特性

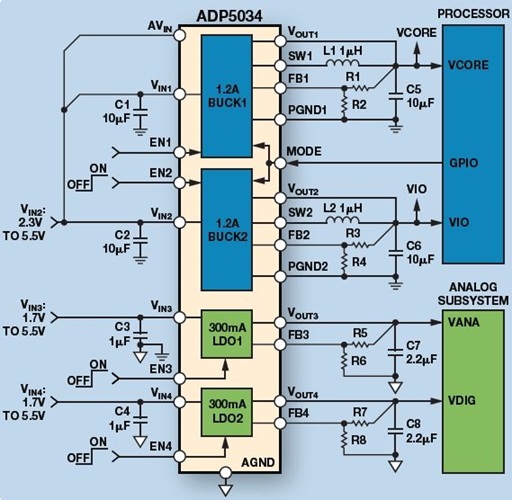

ADP5034在一个24引脚4 mm × 4 mm小型LFCSP (QFN)封装中集成了两个高性能降压调节器和两个低压差调节器(LDO)，可满足严苛的性能和电路板空间要求。

降压调节器的高开关频率支持小型多层外部器件，并使电路板空间降至较小。当MODE引脚设置为高电平时，降压调节器以强制PWM模式工作。当MODE引脚设置为低电平时，如果负载在标称值左右，则降压调节器以PWM模式工作；当负载电流降至预定义阈值以下时，稳压器以省电模式(PSM)工作，以便改善轻负载效率。

为降低输入电容要求，两个降压器以错相工作。ADP5034 LDO的低静态电流、低压差和宽输入电压范围可延长便携式设备的电池续航时间。在频率高达10 kHz时，ADP5034 LDO能保持60 dB以上的电源抑制性能，而所需的电压裕量则很低。

ADP5034中的调节器通过专用使能引脚激活。可调版本的默认输出电压可以在外部设置，固定电压版本的默认输出电压则可在工厂编程设置；预设值范围广泛。

应用
• 适用于处理器、ASIC、FPGA和RF芯片组的电源
• 便携式仪器仪表和医疗设备
• 空间受限器件
