TI德州仪器 ADP5043 产品介绍
2026-04-14
0次
说明
- 输入电压范围：2.3 V至5.5 V
- 一个800 mA降压调节器
- 一个300 mA LDO

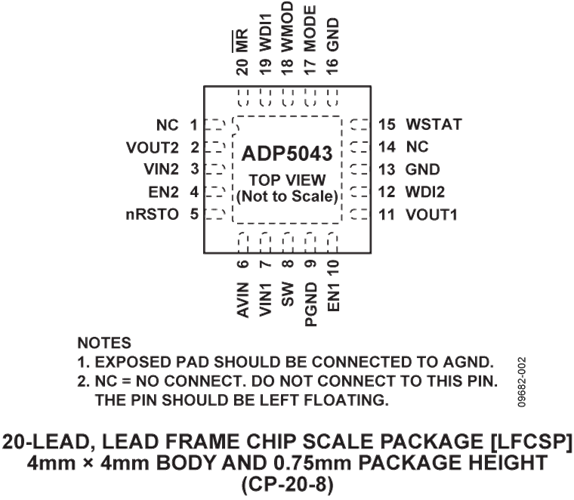

- 20引脚、4 mm x 4 mm LFCSP封装
- 稳压器初始精度：±1%
- 过流和热保护
- 软启动
- 欠压闭锁
- 开漏处理器复位，带阈值监控
- 全温度范围阈值精度：±1.5%
- 保证复位输出有效(VCC = 1 V)
- 双看门狗安全系统
- 看门狗1控制复位
- 看门狗2控制复位和稳压器供电周期
- 降压稳压器的主要规格
- 电流模式拓扑，瞬态响应性能出色
- 工作频率：3 MHz
- 使用小型多层电感和电容
- 模式引脚选择强制PWM或自动PFM/PSM模式
- 占空比：100%（低压差模式）
- LDO的主要规格
- 低VIN：1.7 V至5.5 V
- 利用1μF陶瓷型输出电容可稳定工作
- 高PSRR：60 dB（最高1 kHz/10 kHz）
- 低输出噪声
- 低压差：150 mV（300 mA负载）
- 结温范围：-40°C至+125°C
特性

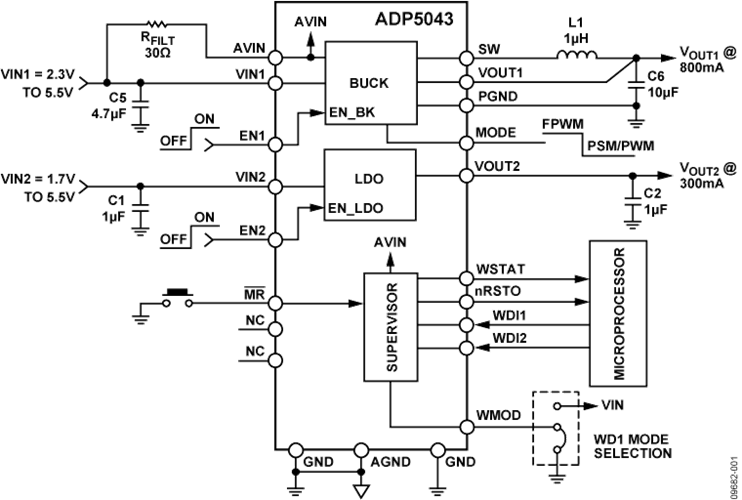

ADP5043在一个20引脚小型LFCSP封装中集成了一个高性能降压调节器和一个低压差调节器(LDO)，可满足严苛的性能和电路板空间要求。
降压调节器的高开关频率支持使用小型多层外部器件，并使所需的电路板空间降至较小。
MODE引脚用于选择降压调节器的工作模式。设为逻辑高电平时，降压调节器以强制PWM模式工作。设为逻辑低电平时，如果负载在标称值左右，则降压调节器以PWM模式工作；当负载电流降至预定义阈值以下时，调节器以省电模式(PSM)工作，以便改善轻负载效率。
ADP5043 LDO的低静态电流、低压差和宽输入电压范围可延长便携式设备的电池使用时间。在频率高达10 kHz时，该LDO能保持60 dB以上的电源抑制性能，而所需的电压裕量则很低。
各调节器通过对相应的使能引脚施加高电平来激活。ADP5043提供在工厂编程的默认输出电压设置，选择范围广泛。
ADP5043内置电源监控电路，可以监控微处理器系统的电源电压和代码执行完整性。此外还提供上电复位信号。如果微处理器未能在预设超时周期内发出选通脉冲，片内双看门狗定时器能够复位微处理器或者使系统周期供电（看门狗2）。
参数
类型 | 描述 |
医疗健康 | 体外诊断 |
