TI德州仪器 LTC3576 产品介绍

2026-04-14 0次

说明

具 Bat-Track^™ 自适应输出控制功能的双向开关稳压器提供了高效充电和一个用于 USB On-the-Go 的 5V 输出
外部高电压降压型开关稳压器的 Bat-Track 控制
过压保护电路可保护器件免受损坏
可在使用电量耗尽的电池情况下实现“即时接通”操作
具 I²C 可调输出的三通道降压型开关稳压器 (1A/400mA/400mA I_OUT)
180mΩ 内部理想二极管 + 外部理想二极管控制器在电池模式中给负载供电
锂离子/锂聚合物电池充电器 (1.5A 最大充电电流 I_CHG)
电池浮动电压：4.2V (LTC3576)，4.1V (LTC3576-1)

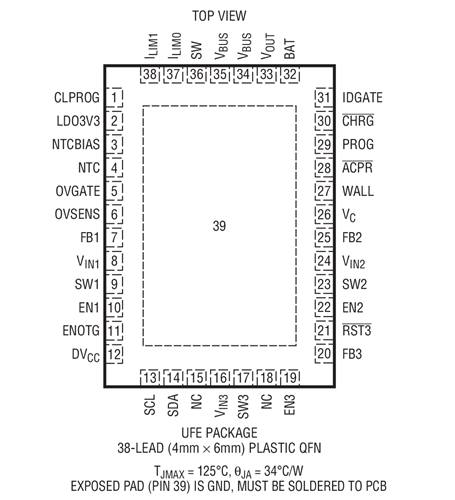

紧凑型 (4mm x 6mm x 0.75mm) 38 引脚 QFN 封装

特性

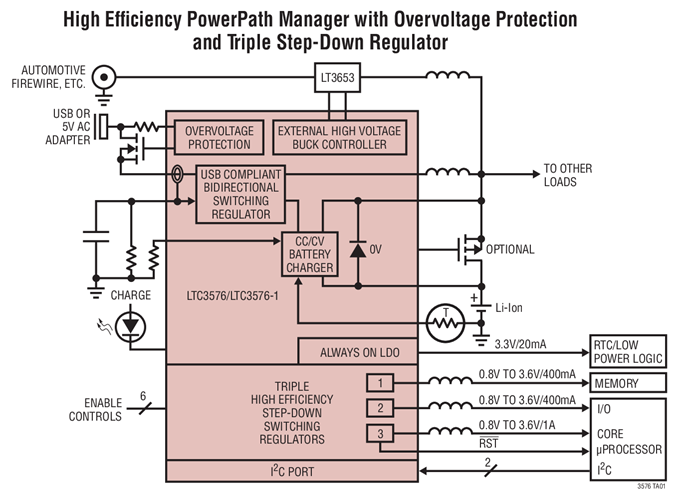

LTC^®3576/LTC3576-1 是面向锂离子/锂聚合物电池应用的高集成度电源管理和电池充电器 IC。这两款器件均包括一个具自动负载优先级处理功能的高效率、双向开关 PowerPath^™ 管理器、一个电池充电器、一个理想二极管、一个用于外部高电压开关稳压器的控制器和三个具 I²C 可调输出电压的通用降压型开关稳压器。内部开关稳压器可自动地限制输入电流 (以兼容 USB 规格)，而且当从电池供电时还能够产生适合于 USB On-the-Go 应用的 5V/500mA。USB 和外部开关稳压器电源通路均执行 Bat-Track 优化型充电操作，旨在从高达 38V 的电源来为应用电路提供较大的功率。一个过压保护电路负责保护 LTC3576/LTC3576-1 免遭由于 V_BUS 或 WALL 引脚上高电压所造成的损坏 (仅采用两个外部元件便能完成此项任务)。LTC3576/ LTC3576-1 采用扁平的 38 引脚 (4mm x 6mm x 0.75mm) QFN 封装。
