TI德州仪器 MAX8858 产品介绍
2026-04-14
0次
说明
- 效率达95%的同步整流DC-DC转换器
- 效率高达90%的boost-buck拓扑
- 效率高达85%的高压DC-DC转换器
- 带有有源放电的无变压器反相转换器，为CCD提供偏置
- 可预置主转换器、SDZ转换器和SD转换器的上电顺序
- 反相器直接由两节AA电池供电
- 所有通道均带有内部补偿
- 所有升压转换器均具有True Shutdown™功能
- 过载保护
- 启动时具有短路保护
- 软启动实现可控的浪涌电流
- 100%占空比的降压转换器
- 2MHz ±5%的开关频率
- 关断电源电流为0.1µA
- 全部通道均内置功率MOSFET
特性

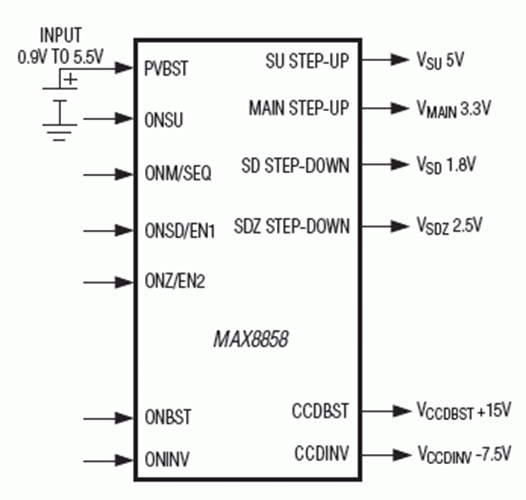

MAX8858 PMIC为数码相机(DSC)和数码摄像机(DVC)提供完备的电源方案。MAX8858与针对两节AA电池或双电池设计的现有方案相比，改善了性能并减少了元件数量和电路板空间。片上功率MOSFET可为关键电源提供高达95%的效率。CCD反相器可由两节AA/NiMH电池直接供电，无需任何外部元件。
- 同步整流升压DC-DC转换器(SU)，MAX8858由VVSU自举升压。
- 带有源放电的主同步整流升压DC-DC转换器(M)，用作DSP I/O电源电压。
- 带有源放电的SDZ同步整流降压DC-DC转换器(SDZ)，用作DSP DDR电源电压。
- 带有源放电的低压(低至1V)同步整流降压DC-DC转换器(SD)，用作DSP核电源电压。
- 高压升压DC-DC转换器(CCDBST)，用作CCD图像或LCD正偏置电源。
- 带有源放电的无变压器反相DC-DC转换器(CCDINV)，用作CCD图像或LCD负偏置电源。该转换器可直接与两节AA电池连接。
MAX8858采用5mm x 5mm x 0.8mm、32引脚薄型QFN封装，工作在-40°C至+85°C扩展级温度范围。
应用
- DSC和DVC
- PDA与便携式媒体播放器
