TI德州仪器 LTC3555 产品介绍
2026-04-14
0次
说明
电源管理器
- 具 Bat-Track™ 自适应输出控制功能的高效率开关 PowerPath™ 控制器
- 可编程 USB 或墙上适配器电流限值 (100mA / 500mA / 1A)
- 全功能锂离子 / 锂聚合物电池充电器
- 1.5A 最大充电电流
- 内部 180mΩ 理想二极管 + 外部理想二极管控制器采用电池模式来为负载供电
- 当从 BAT 供电时具有很低的无负载静态电流 (<32μA)
DC/DC
- 三路高效率降压型 DC/DC (1A / 400mA / 400mA IOUT)
- 所有稳压器的工作频率均为 2.25MHz
- 在两个输出端上进行动态电压调整
- I2C 或独立启用，VOUT 控制
- 无负载低静态电流：20μA
- 28 引脚 (4mm x 5mm x 0.75mm) QFN 封装
特性

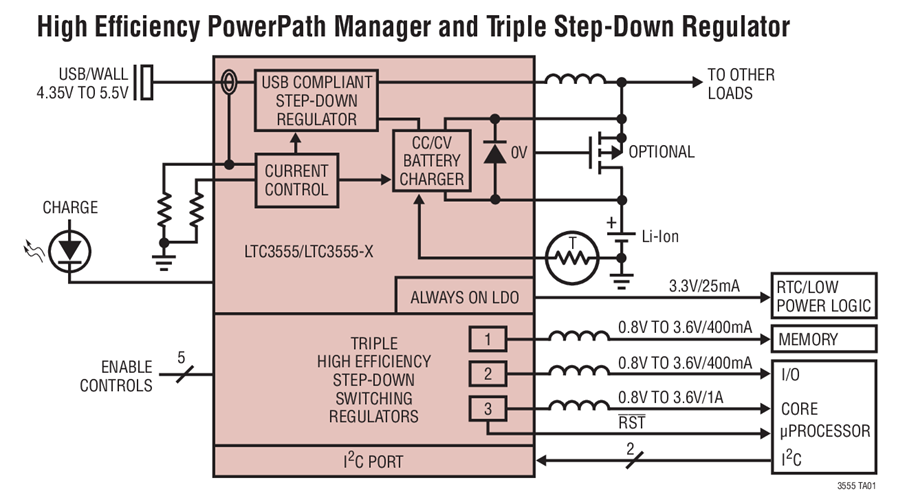

LTC®3555 系列是高集成度USB 兼容型电源管理和电池充电器 IC，以用于锂离子 / 锂聚合物电池应用。它们包括一个具自动负载优先级处理功能的高效率电流限制开关 PowerPath 管理器、一个电池充电器、一个理想二极管和三个通用型同步降压开关稳压器。
LTC3555 系列将输入电流限制为 100mA 或 500mA (针对 USB 应用) 或者 1A (针对适配器供电型应用)。与线性充电器不同，LTC3555 系列的开关架构能够把从 USB 端口所获得的几乎全部功率都输送至负载，且产生的功率损失和热量极少，从而放宽了狭小空间里的热约束条件。
3 个通用型开关稳压器中有 2 个能够提供高达 400mA 的电流，而第 3 个则能提供 1A。整个产品可通 I2C 或简单的 I/O 来控制。LTC3555-1 / LTC3555-3 版本提供了至便携式产品的“即时接通型”功率输送，即使在电池电压非常低的情况下也不例外。LTC3555-3 版本还具有一个降低的充电器浮动电压 (4.100V)，旨在实现电池的安全性和耐用性。

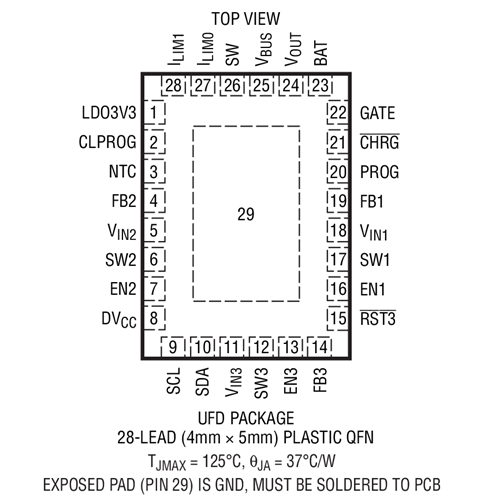

LTC3555 系列采用扁平 28 引脚 (4mm x 5mm x 0.75mm) QFN 表面贴装型封装。
应用
- 基于 HDD 的 MP3 播放器、PDA、GPS、PMP
- 便携式医疗产品
- 手持式仪表
- 其他基于 USB 的手持式产品
