TI德州仪器_LTC4088-1_产品介绍

TI德州仪器 LTC4088-1 产品介绍

2026-04-14 0次

说明

开关稳压器实现了 USB 端口有限可用功率的利用，以满足电池充电和电源应用的需要
当输入功率有限或无法使用时，180mΩ 内部理想二极管和外部理想二极管控制器无缝地提供了低损耗电源通路
充电电流自动减小以维持 3.6V 的最小 V_OUT
全功能锂离子 / 锂聚合物电池充电器
V_BUS 工作范围：4.25V 至 5.5V (绝对最大值为 7V — 瞬态）
1.2A 最大输入电流限值
1.5A 最大充电电流和热限制
Bat-Track^™ 自适应输出控制
转换速率控制降低了开关 EMI
扁平 (高度仅 0.75mm) 14 引脚 4mm x 3mm DFN 封装

特性

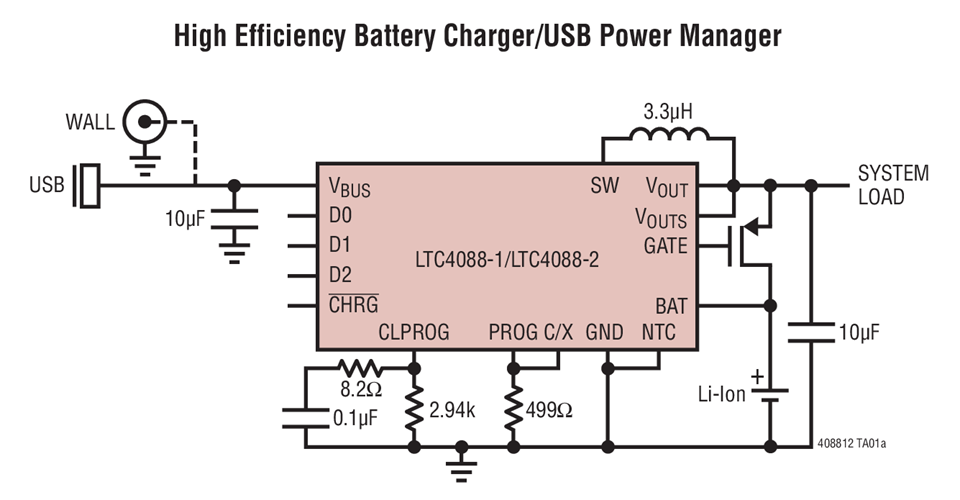

LTC^®4088-1 / LTC4088-2 是高效率 USB PowerPath^™ 控制器和锂离子 / 锂聚合物电池充电器。它包括一个同步开关输入稳压器、一个全功能电池充电器和一个理想二极管。LTC4088-1 / LTC4088-2 专为 USB 应用而设计，其开关稳压器可利用逻辑控制自动地将其输入电流限制为 100mA、500mA 或 1A。LTC4088-1 在充电器关断的情况下上电；LTC4088-2 则在充电器接通的情况下上电。

开关输入级负责向 V_OUT 供电，并在 V_OUT 上对应用电路和电池充电器之间的功率均分进行管理。在低电池电量条件下，充电电流将自动减小，以维持一个已调 3.6V V_OUT。当电池充电时，V_OUT 将跟踪 V_BAT，以实现高效充电操作。该功能使得 LTC4088-1 / LTC4088-2 能够向应用提供更多的功率，并缓解了空间受限型应用中的热问题。

一个理想二极管可确保当达到输入电流限值或者 USB 或墙上电源被拿掉时从电池获得系统电源。

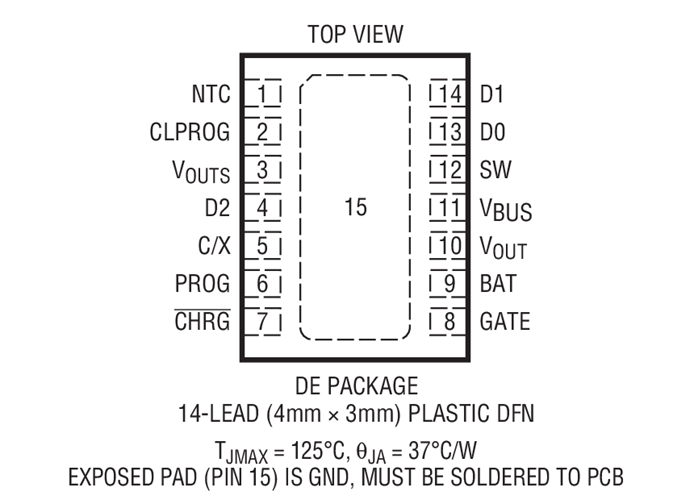

LTC4088-1 / LTC4088-2 采用扁平 14 引脚 4mm x 3mm x 0.75mm DFN 表面贴装型封装。
