TI德州仪器 LTC3537 产品介绍

2026-04-14 0次

说明

高效率升压型 DC/DC 转换器和 LDO

升压
V_IN：0.68V 至 5V，V_OUT：1.5V 至 5.25V
I_OUT：100mA (在 3.3V)，V_IN > 0.8V
2.2MHz 固定频率操作
具输出断接功能的同步整流器
突发模式 (Burst Mode^®) 操作 (可利用引脚来选择)

线性 LDO 稳压器
V_IN：1.8V 至 5.5V，V_OUT：0.6V 至 5.5，I_OUT：100mA
100mV 压差电压 (在 50mA)
24dB 纹波抑制 (在 f_SW)

结合
电源良好指示器
低电池电量比较器
30μA I_Q

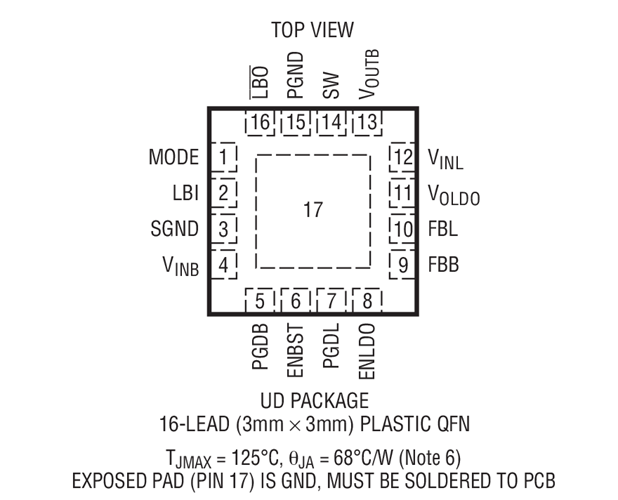

扁平 3mm x 3mm x 0.75mm 封装

特性

LTC^®3537 把一个高效率、2.2MHz 升压型 DC/DC 转换器与一个独立的 100mA 低压差稳压器 (LDO) 组合在一起。升压转换器从一个低至 0.68V 的输入电压起动，并包含一个内部 0.4Ω 开关和一个 0.6Ω 同步整流器 (当在停机模式中被停用时，它将与输出断接)。

2.2MHz 的开关频率允许使用纤巧、扁平的电感器和陶瓷电容器，因而较大限度地缩小了解决方案的占板面积。电流模式 PWM 设计在内部进行补偿，从而减少了外部组件的数目。在检测到轻负载电流之前，该器件将保持固定频率开关操作，随后即执行突发模式操作以实现效率的更大化。如欲执行低噪声操作，则可停用突发模式操作。抗振铃电路通过在断续操作模式中对电感器进行阻尼来降低 EMI。其他的特点包括低停机电流 (低于 1μA) 和热过载保护。

集成 LDO 稳压器提供了一个具非常低噪声的可编程、低压差电源。
