说明

电源管理器

具 Bat-Track^™ 自适应输出控制功能的高效率开关 PowerPath^™ 控制器
可编程 USB 或墙上输入电流限值 (100mA / 500mA / 1A)
全功能锂离子 / 锂聚合物电池充电器
可在使用一个电量耗尽电池的情况下实现 “即时接通” 型操作

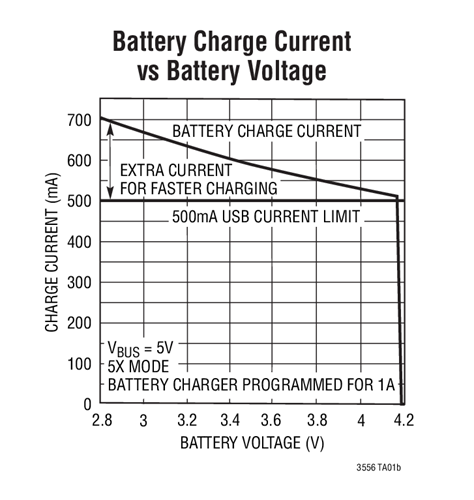

1.5A 最大充电电流
内部 180mΩ 理想二极管和外部理想二极管控制器在电池模式中给负载供电
从 BAT 引脚供电时的低无负载 I_Q (< 30μA)

DC/DC

双通道高效率降压型 DC/DC (400mA / 400mA I_OUT)
高效率降压-升压型 DC/DC (1A I_OUT)
所有稳压器的工作频率均为 2.25MHz
两个降压输出上的动态电压调整
使能、模式、两个 V_OUT 设定值的 I²C 控制
具上电序列控制功能的 ENALL 引脚
低无负载静态电流：各为 20μA

特性

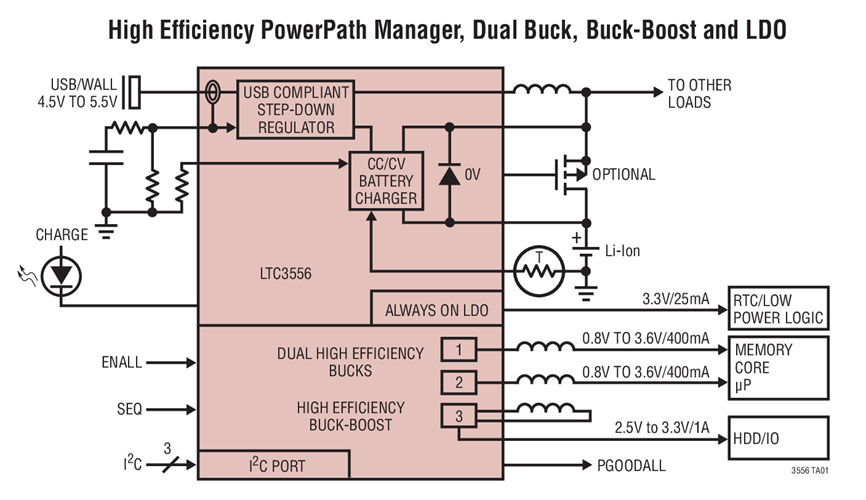

LTC^®3556 是一款面向锂离子 / 锂聚合物电池应用的高集成度电源管理和电池充电器 IC。它包括一个具自动负载优先级处理功能的高效率电流限制开关 PowerPath 管理器、一个电池充电器、一个理想二极管和 3 个同步开关稳压器 (两个降压型稳压器和一个降压-升压型稳压器)。LTC3556 专为 USB 应用而设计，其开关电源管理器自动地把输入电流的最大值限制为 100mA 或 500mA (对于 USB 应用)，或者 1A (对于适配器供电应用)。

LTC3556 的开关输入级能够把可从 USB 端口获得的 2.5W 功率几乎全部传输至系统负载，而作为热量消耗掉的功率极少。该特点使得 LTC3556 能向应用提供更多的功率，并放宽了狭小空间里的热预算约束条件。两个降压型稳压器各能提供高达 400mA 的电流，而降压-升压型稳压器则能够提供 1A 电流。

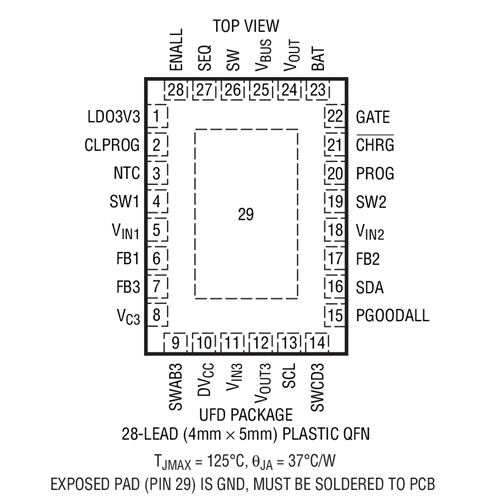

LTC3556 采用扁平 28 引脚 (4mm x 5mm x 0.75mm) QFN 表面贴装型封装。
