TI德州仪器 LTC3670 产品介绍

2026-04-14 0次

说明

从单个 2.5V 至 5.5V 输入提供三路输出电源
在一颗 IC 中集成了 400mA 降压型 DC/DC 和两个 150mA LDO
输出可调节到低至 0.8V
±2.5% 基准准确度
2.25MHz 恒定频率操作
用于在轻负载条件下实现高效率的突发模式 (Burst Mode^®) 操作；I_Q = 70μA，所有输出均被使能
用于每个输出的独立使能引脚
旨在获得卓越的电压和负载瞬态响应的电流模式操作
用于每个输出的内部软起动

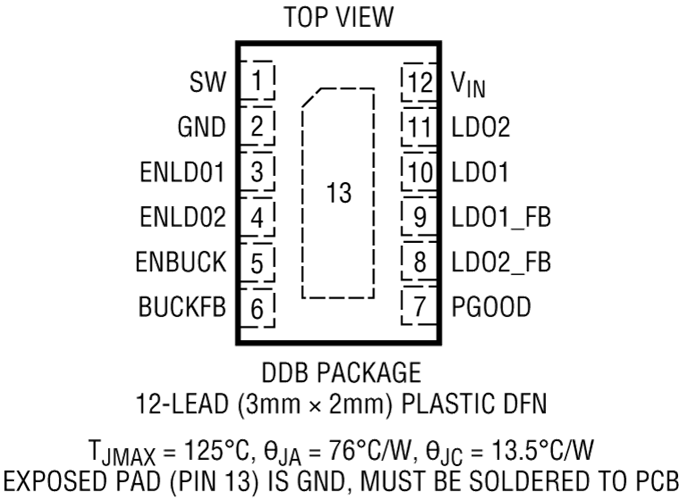

纤巧型 12 引脚 3mm x 2mm x 0.75mm DFN 封装

特性

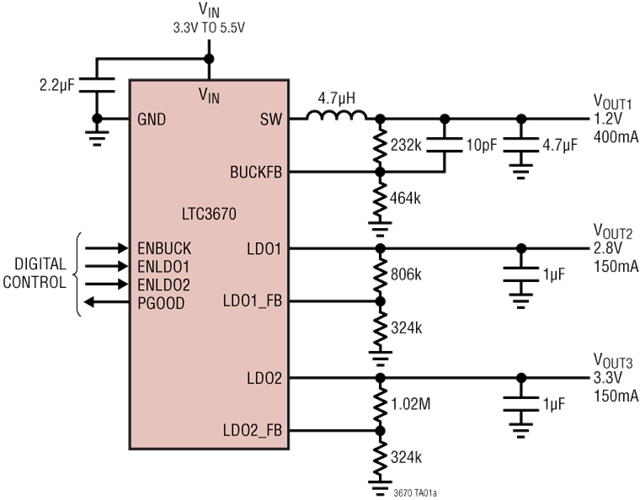

LTC^®3670 是一款三路电源，包括一个 400mA 同步降压型稳压器和两个 150mA 低压差线性稳压器 (LDO)。2.5V 至 5.5V 的输入电源范围特别适合于单节锂离子电池和锂离子/锂聚合物电池应用，以及从 3V、3.3V 或 5V 电压轨为低电压 ASIC 和 SoC 供电。已调输出电压通过外部电阻器来设置。每个输出都具有其自己的使能引脚，旨在实现更大的灵活性。

400mA 降压型稳压器具有 2.25MHz 的恒定工作频率，因而允许使用表面贴装型电感器和电容器。突发模式操作在轻负载和无负载条件下保持了高效率。内部控制环路补偿简化了应用设计。

LTC3670 采用扁平 (高度仅为 0.75mm)、3mm x 2mm 12 引脚 DFN 封装。

应用
