TI德州仪器 LTC3552 产品介绍

2026-04-14 0次

说明

可编程充电电流高达 950mA
完整的线性充电器和双通道 DC/DC 稳压器
降压型转换器输出电压范围：0.6V 至 5V
无需 MOSFET、检测电阻器或隔离二极管
热调整功能可在无过热危险的情况下实现充电速率的较大化
直接从一个 USB 端口充电
可编程充电电流终止功能
准确度达 ±1% 的预设 4.2V 充电电压
充电电流监视器输出用于电池电量测量
自动再充电
充电状态输出
“电源接入” 输出
2.9V 涓流充电门限
软启动限制浪涌电流
低静态电流降压型转换器 (40µA)
电流模式操作，恒定频率 (2.25MHz)

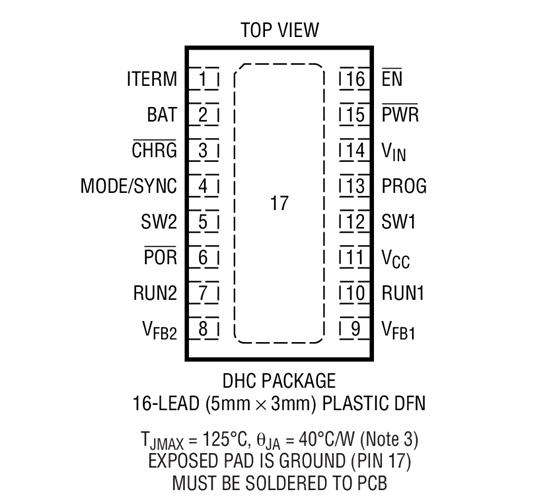

扁平 (5mm x 3mm x 0.75mm) DFN 封装

特性

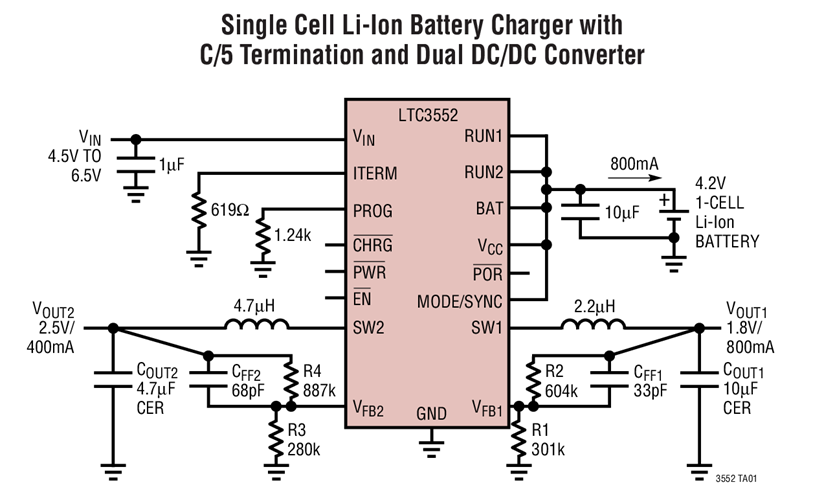

LTC^®3552 是一款完整的恒定电流 / 恒定电压线性充电器和双通道 DC/DC 转换器，用于单节锂离子电池充电。其 DFN 封装和低外部组件数目使得 LTC3552 非常适合便携式应用。此外，LTC3552 专为在 USB 电源规范内工作而设计。

由于该器件采用了内部 MOSFET 架构，因此无需外部检测电阻器或外部隔离二极管。充电电压固定在 4.2V，而充电电流利用一个电阻器进行设置。当电池电压达到最终浮动电压之后，倘若充电电流降至设定的充电终止门限以下，则充电周期终止。当输入电源 (交流适配器或 USB 电源) 被拿掉时，LTC3552 进入一种低电流状态，并把电池漏电流减小至低于 2µA。热调整功能可在无过热危险的情况下实现充电速率的较大化。

同步降压型开关稳压器产生从 5V 到低至 0.6V 的可调输出电压。开关频率设定为 2.25MHz，因而允许使用小的表面贴装型电感器和电容器。
