TI德州仪器 LTC4066 产品介绍
2026-04-14
0次
说明
- 可实现各种输入电源之间的无缝切换：锂离子电池、USB 和 5V 墙上适配器
- 从 BAT 至 OUT 的低损耗 (50mΩ) 理想二极管路径
- 可编程充电电流检测 (CHRG)
- 与负载相关的充电操作确保了 USB 输入电流规格符合性
- 模拟电池电量测量功能
- 可直接从 USB 端口对单节锂离子电池充电
- 用于在无过热风险的情况下实现充电速率最大化的恒定电流/恒定电压操作和热反馈功能
- 可选的 100% 或 20% 电流限值 (例如：500mA/100mA)
- 终止定时器适应于实际的充电电流
- 具 0.8% 准确度的预设 4.2V 充电电压 (LTC4066-1 为 4.1V)
- 用于实现适宜温度充电的 NTC 热敏电阻输入

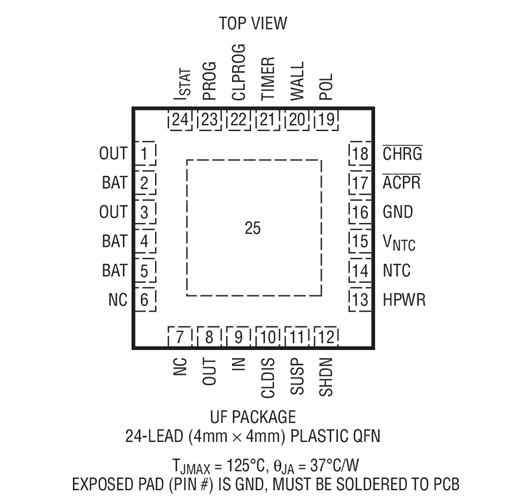

- 扁平 (高度仅为 0.75mm) 24 引脚 4mm x 4mm QFN 封装

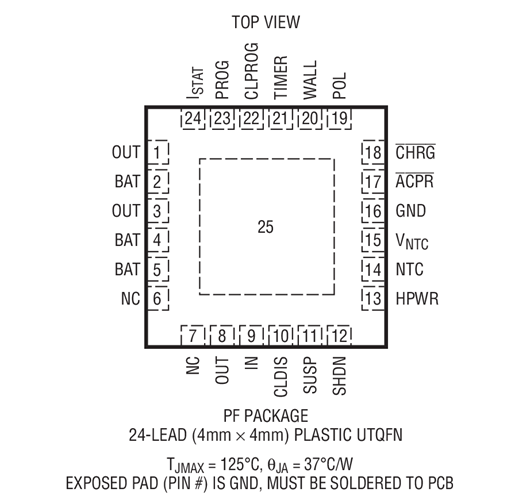

- 超扁薄型 (高度仅为 0.55mm) 24 引脚 4mm x 4mm UTQFN 封装 (仅 LTC4066)
特性

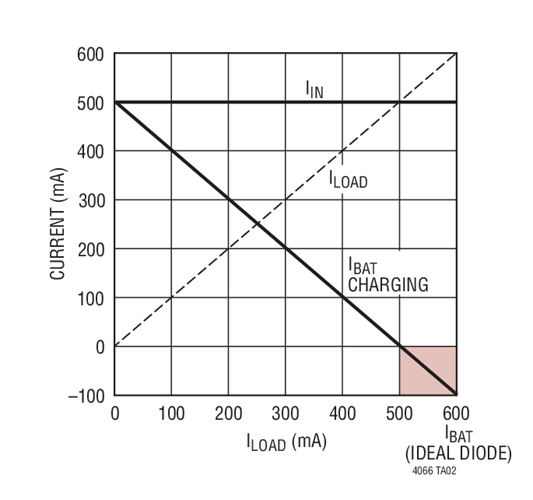

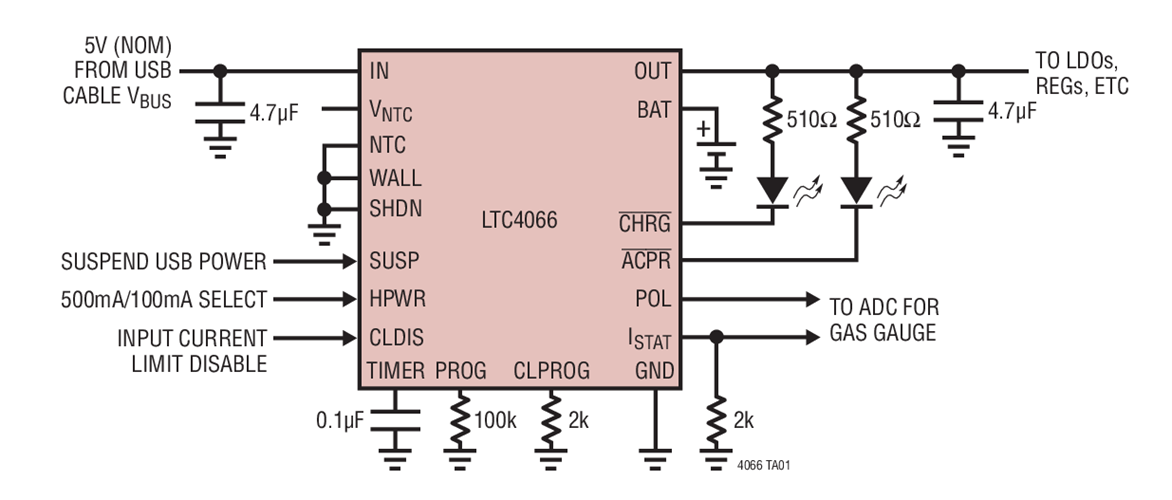

LTC®4066/LTC4066-1 是 USB 电源管理器和锂离子电池充电器，专为在便携式电池供电型应用中工作而设计。这些器件可控制被 USB 外设用于操作和电池充电的总电流。可以把总输入电流限制为 100mA、500mA 或“无限制” (即：高于 2A)。电池充电电流可自动减小，这样负载电流与充电电流之和就不会超过编程输入电流限值。
LTC4066/LTC4066-1 包括一个独立的恒定电流/恒定电压线性充电器，用于给单节锂离子电池充电。施加至电池的浮动电压被保持于一个 0.8% 的严格容差，而且充电电流可采用一个接地的外部电阻器来设置。一个可编程充电终止状态输出 (CHRG) 负责指示满充电状态。BAT 引脚充电和放电电流可通过一个模拟输出 (ISTAT) 视。总充电时间由一个接地的外部电容器来设置。当电池电压降至浮动电压以下 100mV 时，将执行电池的自动再充电操作。另外，该器件还具有一个 NTC 热敏电阻输入，用于在充电过程中监视电池温度。
LTC4066/LTC4066-1 采用 24 引脚扁平 (高度仅为 0.75mm) 4mm x 4mm QFN 封装。LTC4066 还可提供 24 引脚超扁薄型 (高度仅为 0.55mm) 4mm x 4mm UTQFN 封装。
应用
- 便携式 USB 设备
- GPS、相机、宽带无线调制解调器
- 多输入充电器
