TI德州仪器 LT1941 产品介绍

2026-04-14 0次

说明

宽输入范围：3.5V 至 25V
具内部电源开关的 3 个开关稳压器：3A 降压型、2A 降压型、1.5A 负输出/升压型
反相开关操作减小了纹波
独立停机/软起动引脚

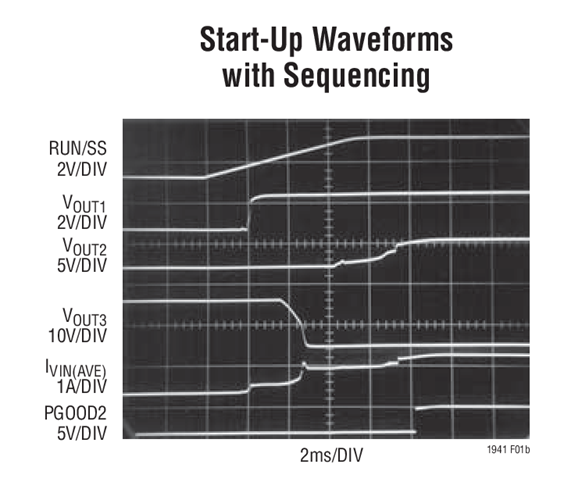

独立电源良好指示器简化了电源排序
输入电压电源良好指示器负责监视输入电源
采用小型电感器和陶瓷电容器
1.1MHz 恒定开关频率

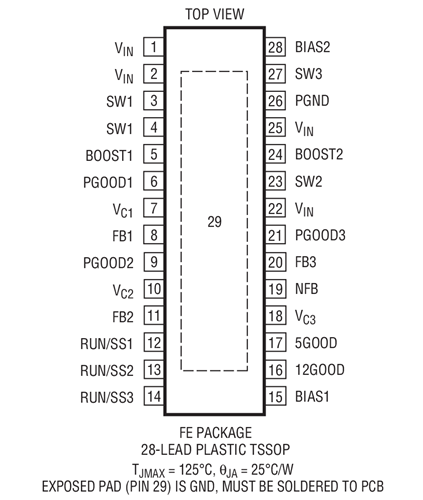

耐热性能增强型 28 引脚 TSSOP 封装

特性

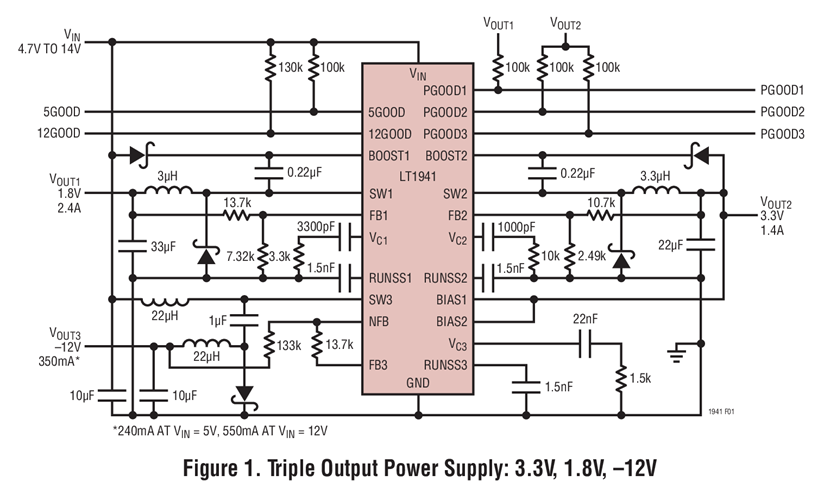

LT^®1941 是一款具内部电源开关的三通道、电流模式 DC/DC 转换器。其中的两个稳压器是具有 3A 和 2A 电源开关的降压型转换器。第三个稳压器可被配置为一个升压、负输出或 SEPIC 型转换器，并具有一个 1.5A 电源开关。所有三个转换器均被同步至一个 1.1MHz 振荡器。两个降压型转换器反相运行，从而减小了输入纹波电流。输出电压由外部电阻分压器来设定，而且每个稳压器都具有独立的停机和软起动电路。当其输出处于调节状态时，每个稳压器将产生一个电源良好信号，从而简化了电源排序以及与微控制器和 DSP 的连接。

高开关频率通过允许使用小型电感器和陶瓷电容器提供了多个优点，因而造就了一款非常小巧的三通道输出解决方案。恒定开关频率、再加上低阻抗陶瓷电容器，产生了低且可预知的输出纹波。凭借其 3.5V 至 25V 的宽输入电压范围，LT1941 能够调节多款的电源，从 4 节电池和 5V 逻辑电源轨到未调整的墙上变压器、铅酸电池和分布式电源等。
