说明

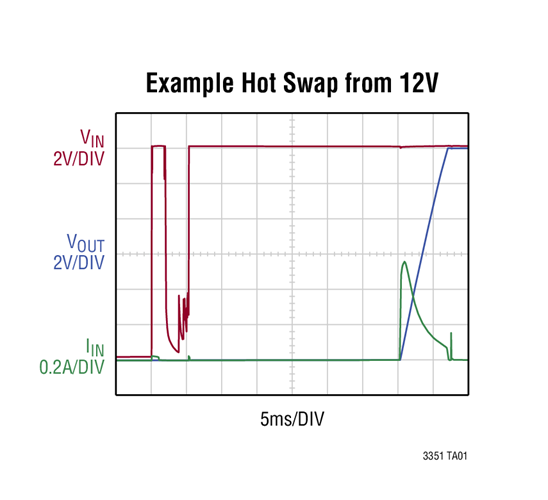

具电路断路器的集成化热插拔控制器
可对 1 至 4 节串联超级电容器进行高效率同步降压型恒定电流 / 恒定电压 (CC/CV) 充电
后备模式中的升压模式可提供更高的超级电容器储能利用率
16 位 ADC 用于监视系统电压 / 电流、电容和 ESR
可编程欠压和过压门限至 35V

V_IN：4.5V 至 35V，V_CAP(n)：每个电容器高达 5V，充电 / 后备电流：>10A
可编程输入电流限制把系统负载的优先级确定为高于电容器充电电流
全 N-FET 充电器控制器和 PowerPath 控制器

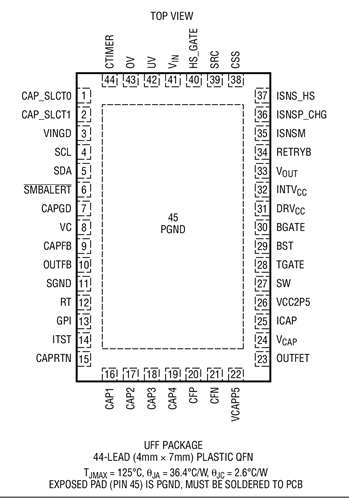

紧凑型 44 引脚 4mm x 7mm QFN 封装

特性

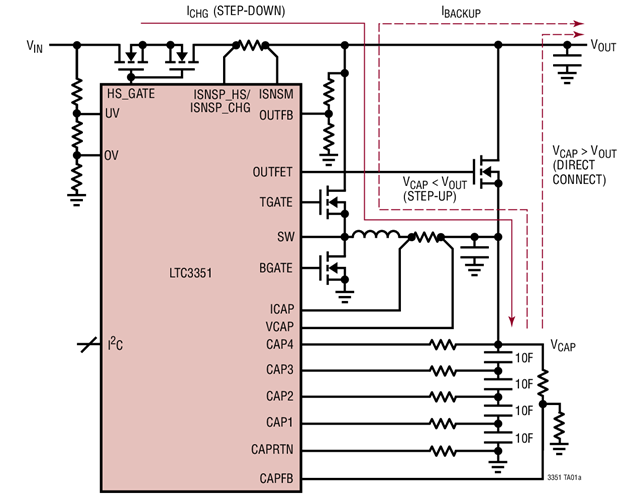

LTC3351 是一款后备电源控制器，其能够对一个含有 1~4 个超级电容器的串联堆栈进行充电和监察。LTC3351 的同步降压型控制器负责驱动 N 沟道 MOSFET，以利用可编程输入电流限值实现恒定电流 / 恒定电压充电。此外，降压转换器还可作为一个升压转换器反向运行，以从超级电容器组向电源轨输送功率。内部平衡器免除了增设外部平衡电阻器的需要，而且每个电容器具有一个用于提供过压保护的分路调节器。

LTC3351 可监视系统电压、电流、电容器组电容和电容器组 ESR，这些信息均可通过 I²C / SMBus 端口读取。热插拔控制器采用 N 沟道 MOSFET 以提供浪涌控制和一条从输入至输出的低损耗通路。理想二极管控制器采用一个 N 沟道 MOSFET 以提供从超级电容器至输出的低损耗电源通路。LTC3351 采用外形扁平的耐热性能增强型 44 引脚 4mm x 7mm x 0.75mm QFN 表面贴装式封装。
