TI德州仪器 LTC3643 产品介绍
2026-04-14
0次
说明
- 用于提供系统后备电源的双向同步升压型电容器充电器 / 降压型稳压器
- 宽输入电压范围：3V 至 17V
- 高达 40V 的电容器电压存储器用于提供高能量后备
- 2A 的最大 CAP 充电电流
- 集成型 N 沟道功率 MOSFET (150mΩ 上管和 75mΩ 下管)
- 用于实现输出 / CAP 断接的集成型 N 沟道功率 MOSFET (50mΩ)
- 充电期间的输入电流限制
- 快速 1MHz 开关频率
- 用于系统电压调节的 ±1% 基准准确度
- 用于指示充电状态和输入电源故障的指示器输出

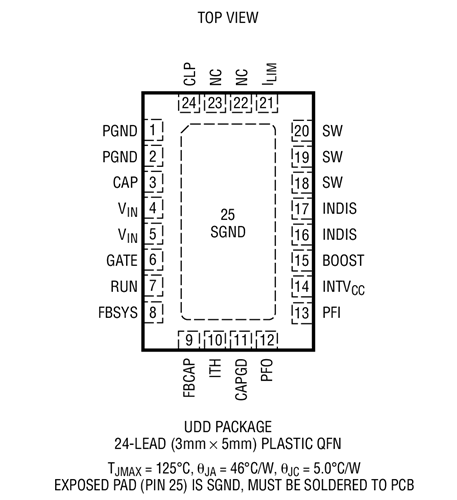

- 扁平 24 引脚 3mm x 5mm QFN 封装
特性

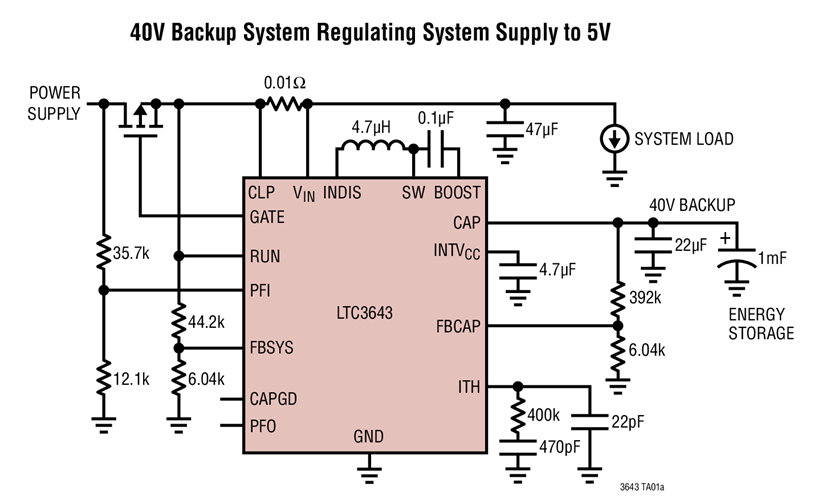

LTC®3643 是一款双向同步升压型充电器和降压型转换器，其能够采用一个电压介于 3V 至 17V 之间的输入电源有效地给一个高达 40V 的电容器阵列充电。当输入电源降至低于可编程的电源故障门限时，升压型充电器作为一个同步降压型稳压器反向运作，以在这种电源中断 / 故障情况下从后备电容器来给系统电压轨供电。
当给后备电容器充电时，可以采用一个外部低值检测电阻器来保持一个准确的电流限值 (针对来自输入电源的电流) 或执行电源通路 (PowerPath™) 功能。
降压型转换器工作在一个 1MHz 的开关频率，因而允许使用小的外部组件。调节期间的低静态电流可较大限度地减少后备电容器的电能用量。
应用
- 后备电容器系统
- 电源故障后备系统
- 固态硬盘
