TI德州仪器 LTC3110 产品介绍

2026-04-14 0次

说明

V_CAP 工作范围：0.1V 至 5.5V
V_SYS 工作范围：1.71V 至 5.25V
从充电模式至后备模式的自动切换
准确度为 ±2% 的可编程充电输入电流限值从 125mA 至 2A
±1% 后备电压准确度
自动后备电容器平衡
固定的 1.2MHz 开关频率
突发模式 (Burst Mode^®) 操作：40μA 静态电流
具集电极开路输出的内置可编程通用型比较器
用于指示操作方向和充电结束的集电极开路输出

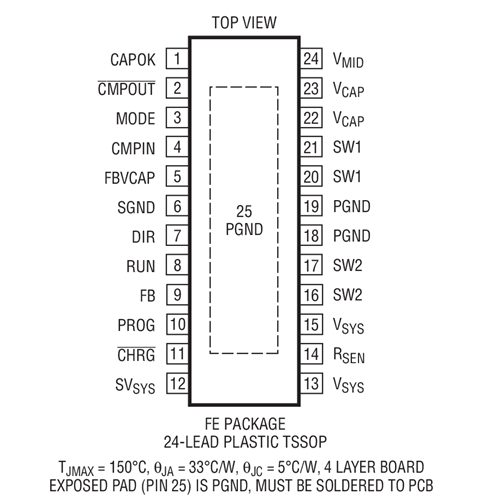

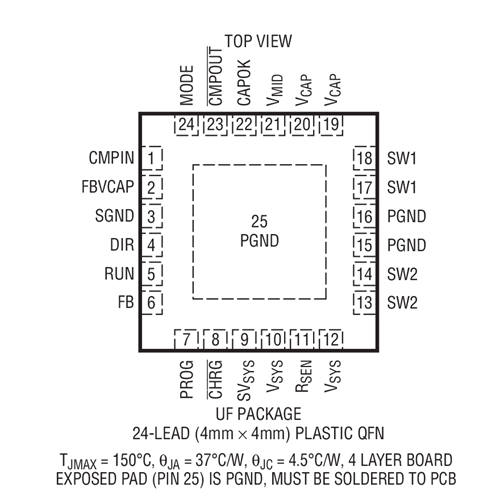

耐热性能增强型 TSSOP-24 封装和 4mm x 4mm QFN-24 封装

特性

LTC^®3110 是一款具有电容器充电器和平衡器的 2A 双向降压-升压型 DC/DC 稳压器。该器件拥有很宽的 0.1V 至 5.5V 电容器 / 电池电压和 1.8V 至 5.25V 系统后备电压范围，从而使其非常适合于众多采用超级电容器或电池的后备应用。一种专有的低噪声开关算法优化了效率，且电容器 / 电池电压可高于、低于或等于系统输出电压。

LTC3110 能够根据一个外部命令自主地从充电模式转换至后备模式或开关模式。引脚可选的突发模式操作可减小待机电流和改善轻负载效率，其与 1μA 的停机电流相组合，使得 LTC3110 成为后备应用的理想选择。这款器件的其他特点包括用于方向控制和充电结束的电压监控器，以及一个具有集电极开路输出、用于和微控制器 (μC) 相连接的通用型比较器。LTC3110 采用耐热性能增强型的扁平 24 引脚 TSSOP 封装和 4mm x 4mm QFN 封装。
