TI德州仪器 LTC3350 产品介绍

2026-04-14 0次

说明

可对1至4节串联超级电容进行高效率同步降压CC/CV充电

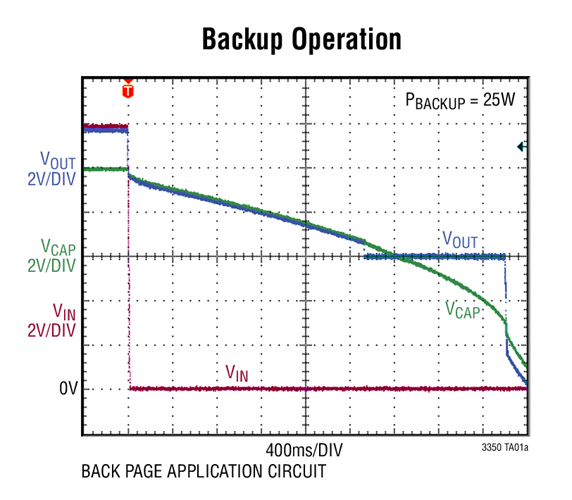

备用模式中的升压模式可提供更高的超级电容储能利用率
14位ADC用于监控系统电压/电流、电容和ESR
有源过压保护分流
内部主动平衡器——无平衡电阻

V_IN：4.5V至35V，V_CAP(n)：每个电容高达5V，充电/后备电流：10+A
可编程输入限流优先使用电容充电电流系统负载
双通道理想二极管PowerPath^™控制器
全N-FET充电器控制器和PowerPath控制器

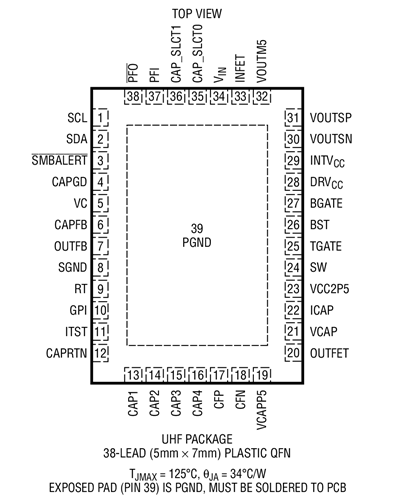

紧凑型38引脚5mm × 7mm QFN封装
通过AEC-Q100汽车应用认证

特性

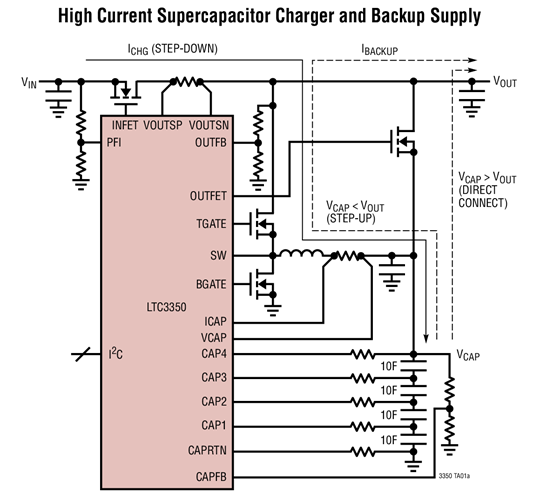

LTC3350 是一款后备电源控制器，能够对一个含有 1 至 4 个超级电容器的串联堆栈进行充电和监视。LTC3350 的同步降压型控制器负责驱动 N 沟道 MOSFET，利用可编程输入电流限值实现恒流 / 恒压充电。此外，降压转换器还可作为一个升压转换器反向运行以从超级电容器组向后备电源轨输送电能。内部平衡器免除了增设外部平衡电阻的需要，而且每个电容具有一个用于提供过压保护的分路调节器。

LTC3350 可监视系统电压、电流、电容组电容和电容组 ESR，这些信息均可通过 I²C / SMBus 读取。双通道理想二极管控制器采用 N 沟道 MOSFET 以提供从输入和超级电容器至后备系统电源的低损耗电源通路。LTC3350 采用扁平 38 引脚 5mm x 7mm x 0.75mm QFN 表面贴装型封装。
