TI德州仪器 LTC4425 产品介绍

2026-04-14 0次

说明

50mΩ 理想二极管 (从 V_IN 至 V_OUT)

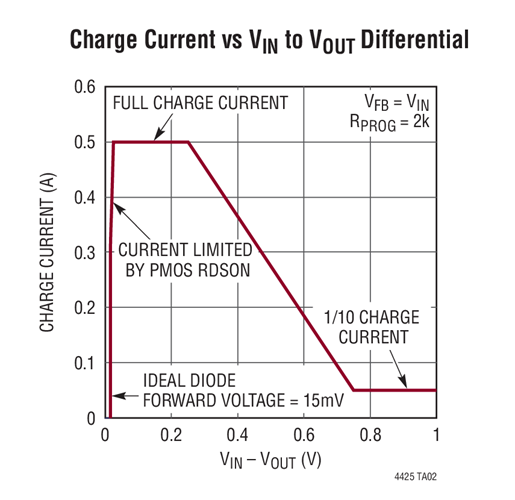

智能充电电流模式可限制浪涌电流
内部电池平衡器 (无外部电阻器)
可编程输出电压 (LDO 模式)
可编程 V_IN 至 V_OUT 电流限值
可通过 PROG 引脚连续监视 V_IN 至 V_OUT 电流
低静态电流：20μA
V_IN 电源故障、PGOOD 指示器
2.45V/2.7V 电池保护分路 (4.9V/5.4V 超级电容器最大 Top-Off 电压)
3A 峰值电流限值，热限制

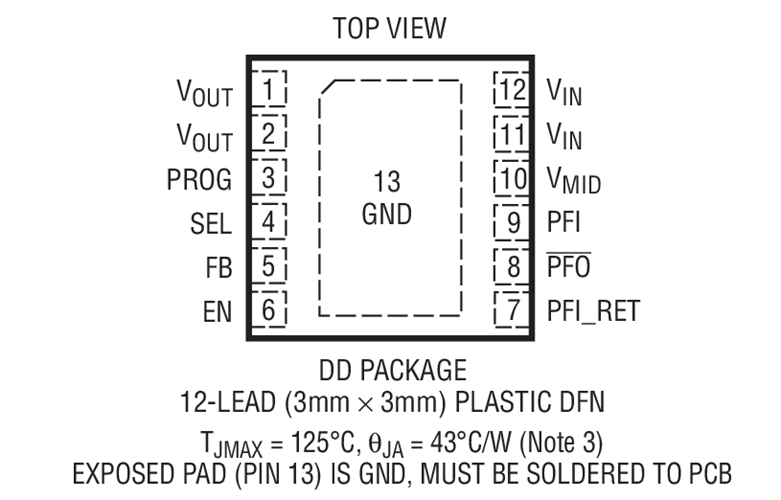

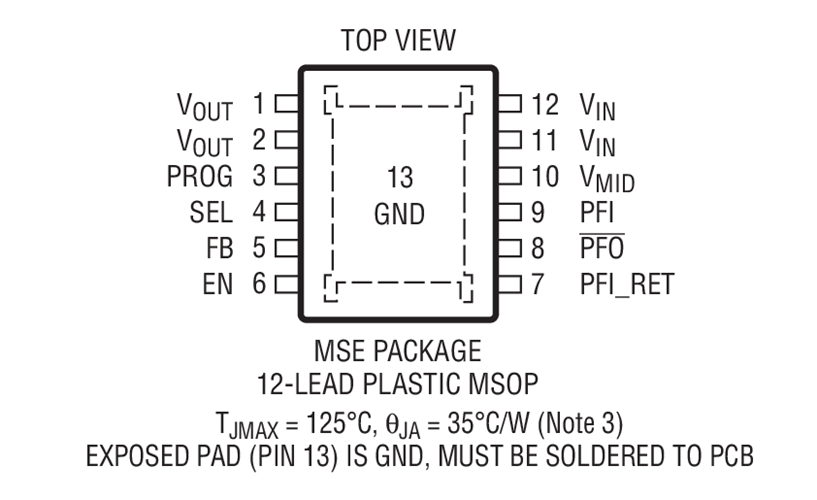

纤巧型应用电路，3mm x 3mm x 0.75mm DFN 封装和 12 引脚 MSOP 封装

特性

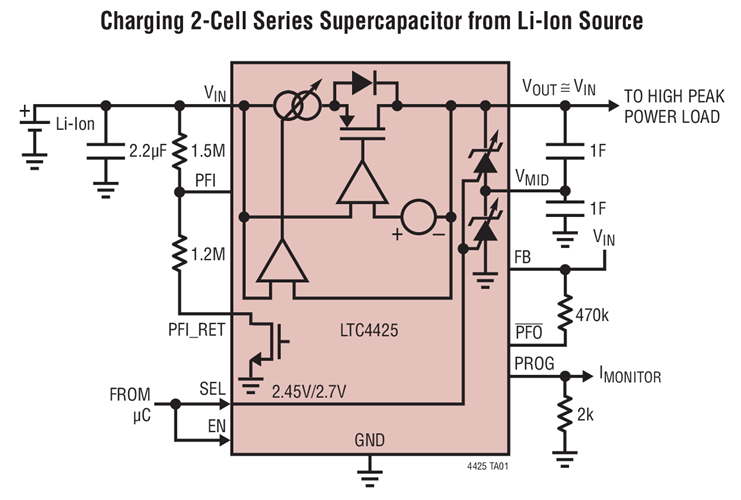

LTC^®4425 是一款恒定电流/恒定电压线性充电器，专为从一个锂离子/锂聚合物电池、一个 USB 端口或一个 2.7V 至 5.5V 电流限制电源对一个两节超级电容器电池组进行充电而设计。该器件起一个理想二极管的作用，并具有一个极低的 50mΩ 接通电阻，从而使其成为高峰值功率/低平均功率应用的合适之选。LTC4425 能够以一个恒定充电电流将输出电容器充电至一个外部设置的输出电压 (在 LDO 模式中)，或者运用一种智能充电电流模式将输出电容器充电至 V_IN (在标准模式中) 以限制浪涌电流，直到 V_IN 至 V_OUT 之差少于 250mV 为止。此外，也可把 LTC4425 设定以将输出电压箝位于 4.9V 或 5.4V。

充电电流 (V_OUT 电流限值) 通过在 PROG 和 GND 之间连接一个电阻器来设置。PROG 引脚上的电压代表从 V_IN 流至 V_OUT 的电流 (用于电流监视)。一个内部有源平衡电路负责使每个超级电容器两端的电压保持相等，并将每个电池两端的峰值电压箝位至一个可通过引脚来选择的最大值。LTC4425 能够在非常低的静态电流 (20μA) 条件下运作 (停机电流 <3μA)，并采用扁平 12 引脚 3mm x 3mm DFN 封装或 12 引脚 MSOP 封装。
