TI德州仪器 LTC3225 产品介绍
2026-04-14
0次
说明
- 两个串联超级电容器的低噪声恒定频率充电

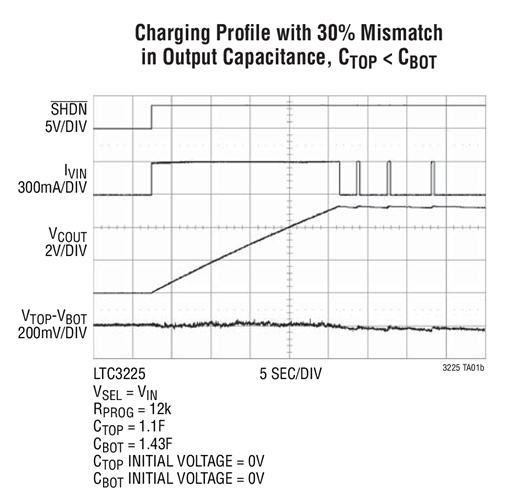

- 自动单元平衡处理可防止在充电过程中发生电容器过压现象
- 可编程充电电流 (高达 150mA)
- 每个单元可选的 2.4V 或 2.65V 稳压 (LTC3225)
- 每个单元可选的 2V 或 2.25V 稳压 (LTC3225-1)
- 自动再充电
- 在待机模式中 IVIN = 20μA
- ICOUT < 1μA (当输入电源被拿掉时)
- 无电感器
- 纤巧型应用电路 (3mm x 2mm DFN 封装，这些元件的高度均 <1mm)
特性

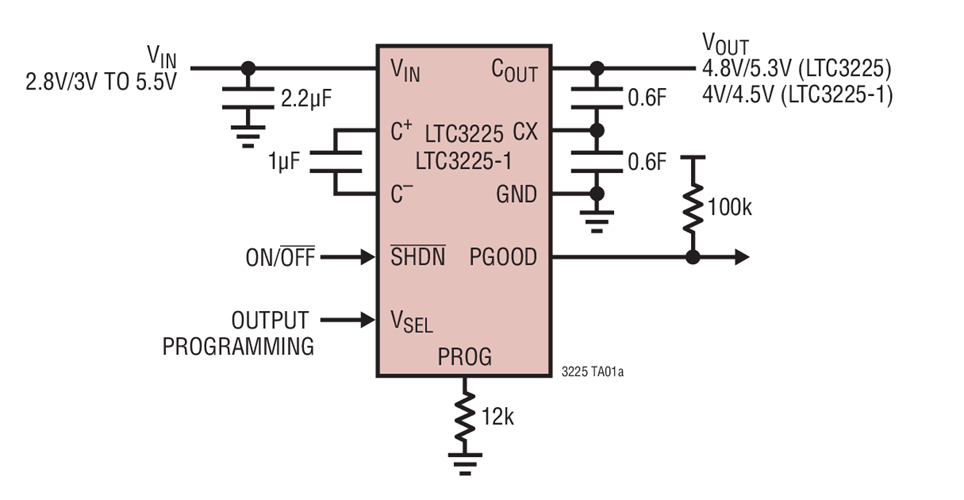

LTC®3225 / LTC3225-1 是一款可编程超级电容充电器，专为一个低至 2.8V 至 5.5V 的输入电源把两个串联的超级电容器充电至一个固定输出电压 (LTC3225 为 4.8V / 5.3V，LTC3225-1 为 4V / 4.5V) 而设计。自动单元平衡处理可防止任一个超级电容器遭受过压损坏。无需平衡电阻器。
低输入噪声、低静态电流和低外部元件数目 (一个跨接电容器、一个布设在 VIN 上的旁路电容器和一个编程电阻器) 使得 LTC3225 / LTC3225-1 成为小型电池供电型应用的理想选择。
充电电流水平利用一个外部电阻器来设置。当输入电源被拿掉时，LTC3225 / LTC3225-1 将自动进入一种低电流状态，此时从超级电容器吸收的电流不到 1μA。

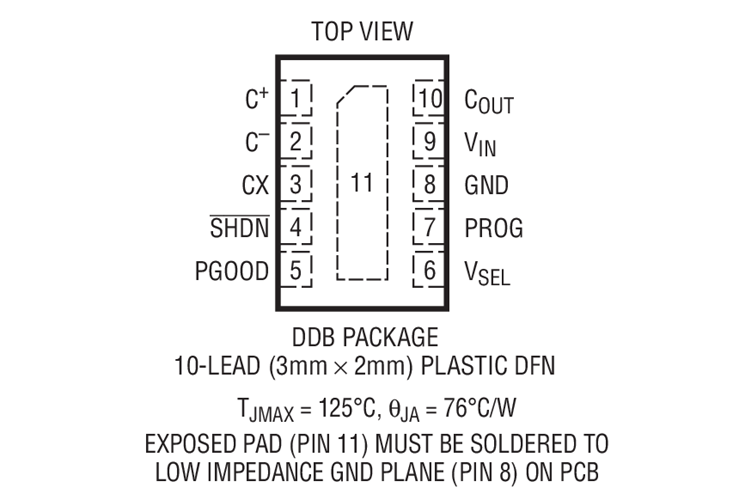

LTC3225 / LTC3225-1 采用 10 引脚 2mm x 3mm DFN 封装。
应用
- 具高峰值功率负载的电流受限型应用 (LED 闪光灯、PCMCIA 发送脉冲、HDD 脉冲、GPRS/GSM 发送器)
- 备用电源
