TI德州仪器 LTM4712 产品介绍

2026-04-14 0次

说明

完整的升降压开关模式电源
V_OUT 等于、大于、小于 V_IN
宽输入电压范围：5V 至 36V
宽输出电压范围：1V 至 36V
在降压和升降压模式下为 12A，在 12V_IN and 24V_OUT 下为 6A

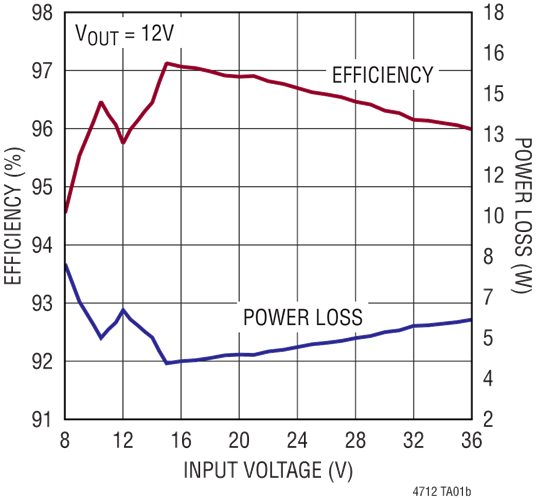

效率高达 98%
峰值电流模式控制
可调节输入或输出平均电流限制

输入或输出电流监控
电源正常输出信号
可并联以提高输出电流
可锁相固定频率：100kHz 至 600kHz
可选强制连续/脉冲跳跃模式
在关断时，V_OUT 从 V_IN 断开连接
16mm ×16mm × 8.34mm BGA 封装

特性

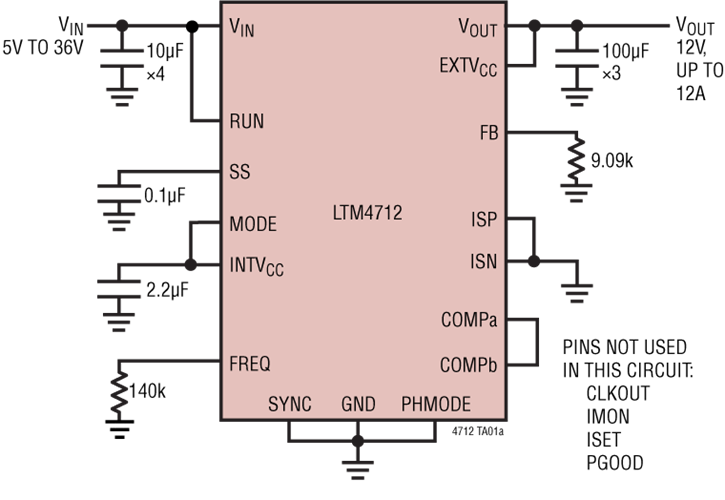

LTM4712 是一款高效率升降压型 μModule^®（微型模块）稳压器。此封装包括开关控制器、电源开关、电感器和配套组件。完整的设计仅需要的外部元件很少，包括一个用于设置频率的电阻器、一个用于设置输出电压的电阻器、输入和输出电容器，以及一个用于实现输入或输出平均电流调节的检测电阻器。LTM4712 可在 5V 至 36V 的输入电压范围内工作，并可在 1V 至 36V 范围内调节输出电压。

LTM4712 支持可选强制连续模式 (FCM)/脉冲跳跃模式 (PSM) 操作。电流模式控制可对线路和负载变化实现快速瞬态响应而不牺牲稳定性。SYNC 输入和 CLKOUT 输出可轻松实现同步。对于高功率应用，它支持多相并行操作。

LTM4712 具有 16mm × 16mm × 8.34mm 球栅阵列封装，这种封装适合通过标准表面安装设备进行自动装配。LTM4712 符合 RoHS 指令。
