TI德州仪器 LT3154 产品介绍

2026-04-14 0次

说明

单电感降压-升压架构
低噪声降压-升压架构
宽输入电压范围：1.8V至5.5V
输出电压范围可调：1.8V至5.5V
连续输出电流：5A，V_IN > V_OUT

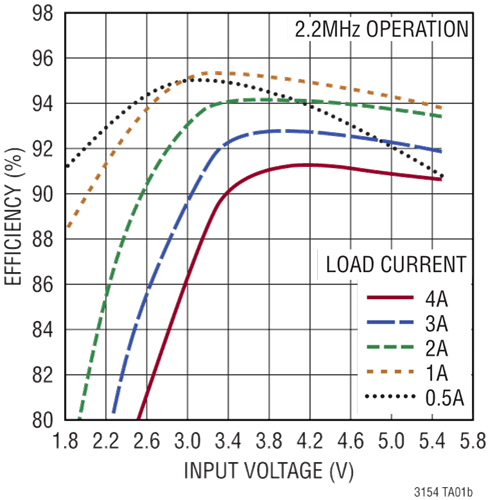

效率高达 95%
可选的内部2.2MHz固定频率可调且可同步：高达4MHz

Burst Mode^® I_Q17μA，可在轻负载时实现高效率
可编程软启动，V_IN UVLO
只需极少外部组件的简单解决方案
小型3mm × 3mm × 0.74mm LQFN封装

特性

LT3154是一款高效率、大电流、降压-升压DC/DC转换器，工作时的输入电压可高于、低于或等于调节输出电压。LT3154的先进拓扑结构可在所有工作模式下提供连续传输。V_IN在1.8V至5.5V范围内运行，为各种电源提供了灵活性。输出电压可在1.8V至5.5V之间调节。

为尽量减少外部组件，LT3154可配置为采用2.2MHz内部振荡器工作。为了优化应用以实现更高效率或尽量缩小尺寸，可在500kHz至4MHz之间对振荡器编程，或针对噪声敏感电路，与外部时钟实现同步。

可选Burst Mode^®突发工作模式将静态电流降至17μA，确保在整个负载范围内实现高效率。可针对各种输入源调整V_IN启动阈值(UVLO)。内部或外部可编程软启动限制启动期间的浪涌电流。其他特性包括：关断电流<1μA、短路和热过载保护。LT3154采用耐热增强型16引脚(3mm x 3mm x 0.74mm) LQFN封装。

应用
