TI德州仪器 LTM4702 产品介绍

2026-04-14 0次

说明

在 <1cm²（单边 PCB）或 0.5cm² （双边 PCB）的空间内提供完整的解决方案
低噪声 Silent Switcher 架构
- 超低 EMI 辐射
- 超低有效值噪声（10Hz 至 100kHz）：8μV_RMS
整个线路、负载和温度范围内的最大总直流输出电压误差为 ±1.5%
输入电压范围：3V 至 16V

输出电压范围：0.3V 至 5.7V
最大连续输出电流为 8A
可调并且可同步：300kHz 至 3MHz
电流模式控制，快速瞬态响应
强制连续模式功能
多相并联均流
可编程电源正常

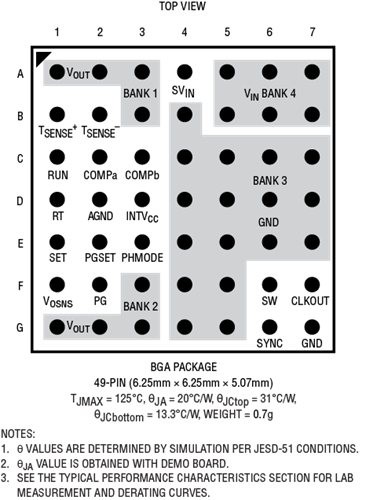

6.25mm × 6.25mm × 5.07mm BGA 封装

特性

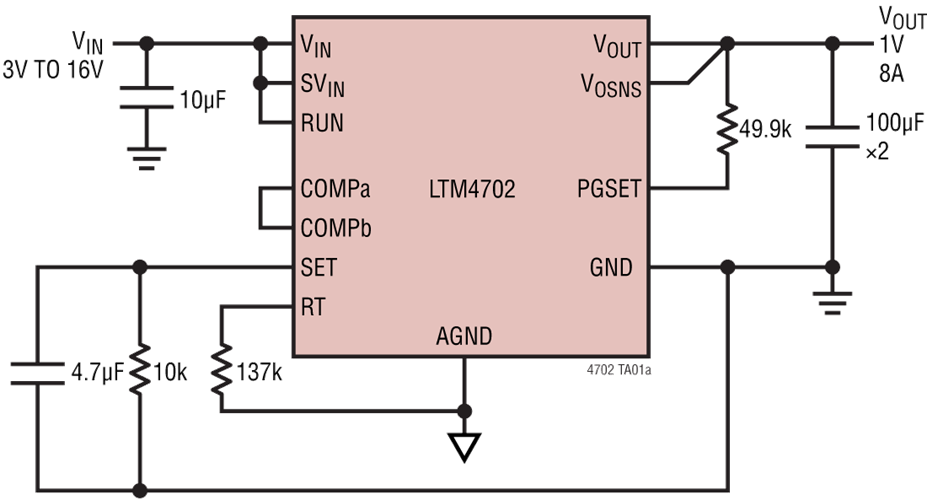

LTM4702 是一款采用微型 6.25mm × 6.25mm × 5.07mm BGA 封装的完整 8A 降压型 Silent Switcher^® μModule^® 稳压器。封装内包括开关控制器、功率 MOSFET、电感器和配套组件。LTM4702 的工作输入电压范围为 3V 至 16V，它支持 0.3V 至 5.7V 的输出电压范围。通过单一电阻器来设置输出电压，从而在输出范围内提供统一增益工作，并导致与输出电压无关的几乎恒定的输出噪声。只需要批量输入和输出电容器即可完成该设计。

LTM4702 采用具有内部热环路旁路电容器的 Silent Switcher 架构，以实现低 EMI 和高效率。此外，LTM4702 采用超低噪声架构，以获得卓越的低频 (<100kHz) 输出噪声。凭借同步开关稳压器的高效率，这些低 EMI 和低噪声特性使 LTM4702 非常适合高电流和噪声敏感型应用。

LTM4702 具有符合 RoHS 指令的端子涂装。
