TI德州仪器 LTC3306 产品介绍
2026-04-14
0次
说明
- VOUT 范围：0.5V 至 3.65V
- 2MHz 开关频率
- 低纹波 Burst Mode® 或强制连续工作模式
- 高效率：30mΩ NMOS, 100mΩ PMOS
- 峰值电流模式控制
- 22 ns 的最短导通时间
- 宽带宽，快速瞬态响应
- 安全承受过载电感饱和
- VIN 范围：2.25V 至 5.5V
- VOUT 精度：±1.0%
- 精密 400 mV 启用阈值
- 低关断电流（1μA）
- 内部补偿
- 内部软启动
- 电源正常输出
- 微型 WLCSP 封装和极少的微型外部组件产生 9mm2 的完整解决方案尺寸
特性

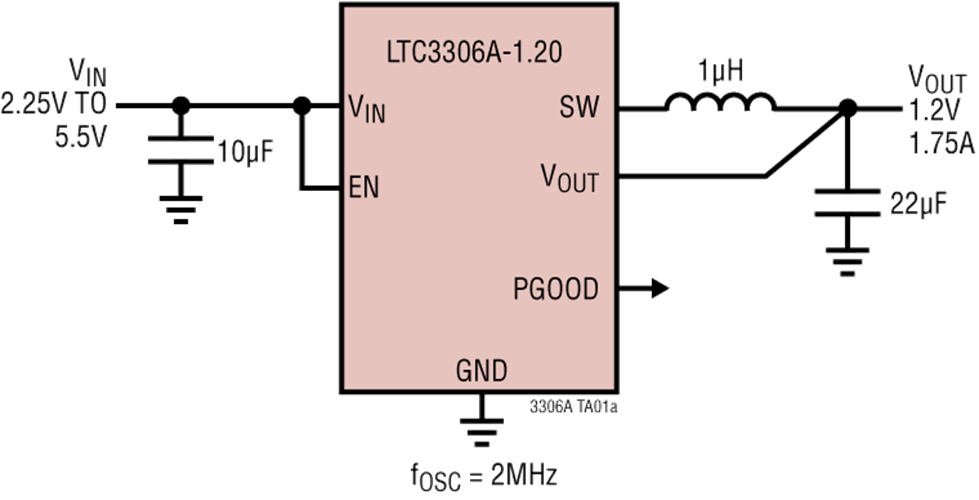

LTC3306是一款非常小巧、高效率、低噪声、单片式同步降压型DC/DC转换器，能够从2.25V至5.5V输入电源提供高达1.75A的输出电流。该稳压器在2MHz开关频率下使用恒定频率、峰值电流模式控制，并具有22ns的最短导通时间，可在极小的解决方案尺寸中实现快速瞬态响应和精确调节。
LTC3306可用于强制连续模式，以降低噪声，或以低纹波突发模式运行，以在轻负载时实现更高效率。
LTC3306可提供外部电阻器可编程输出或500mV至3.65V的固定输出电压（增量为50mV），并且100% 占空比操作提供了非常低的压降电压。

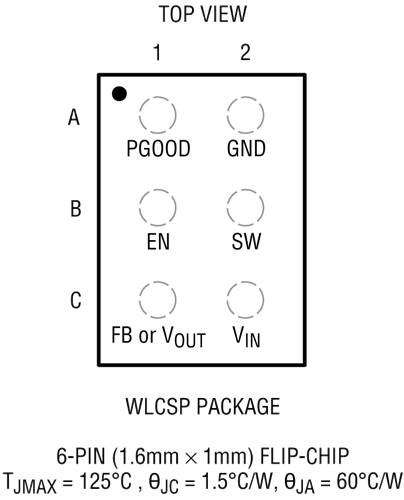

其他特点包括高精度PGOOD输出、精密使能阈值、输出过压保护、热关断和输出短路保护。该套件采用6引脚1.6mm × 1mm、0.5mm间距WLCSP封装。
应用
- 通用、工业、GSM电源
- 分布式直流电源系统(POL)
- FPGA、ASIC、μP内核电源
