TI德州仪器 LTC3314 产品介绍

2026-04-14 0次

说明

双路 4A 输出
可配置为单输出、两相 8 A 降压型变换器
高效率：12mΩ高端和 8mΩ低端
±最大总直流输出误差 1%
宽带宽，快速瞬态响应
V_IN 范围：2.25V 至 5.5V
V_OUT 范围：0.5V 至 V_IN

频率可编程至3 MHz
低纹波点放模式^®运行，低I_Q
关断电流：1.4μA
35ns 最低开启时间
内部补偿
实现上电时序监控的精确启用、电源正常指示

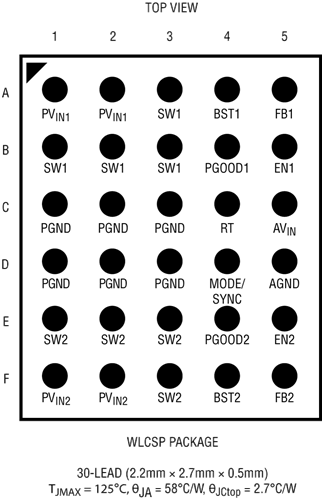

微型 30 引脚 2.2mm × 2.7mm WLCSP 封装

特性

LTC3314A具有双通道单芯片同步4A降压型转换器，这些转换器采用2.2mm × 2.7mm封装，适用于具有苛刻性能要求且节省空间的应用。两个降压转换器在高达3MHz的开关频率下使用恒定频率峰值电流模式架构，可通过小型外部元件实现高效率和快速瞬态响应。LTC3314A也可配置为单路输出、2相8A降压转换器。

LTC3314A可在强制连续或脉冲跳跃模式下工作以实现低噪声，或在突发模式下工作以在轻负载条件时实现高效率。通用开关频率可通过外部电阻编程设置为默认2MHz，或通过MODE/SYNC引脚与外部振荡器同步。要降低输入纹波电流，双通道转换器会错相切换180度。

LTC3314A具有2.25V至5.5V的输入范围，可将输出调节至低至500mV。其他特性包括精密启用阈值、PGOOD信号、输出过压保护、热关断和输出短路保护。该套件采用30引脚、2.2mm × 2.7mm WLCSP封装。
