TI德州仪器 MAX77837 产品介绍

2026-04-14 0次

说明

1.8V 至 5.5V 输入电压
从 1.8V 至 5.2V 的输出电压组合
95% 峰值效率（5.5V_IN、3.8V_OUT）
430nA 典型静态电流
10nA 关断电流
R_SEL 配置
- OUT1 和 OUT2
- 1.05A 或 0.4A 开关限流值
- DVS 功能开启或关闭
- 中断或闩锁模式

保护特性
- 输入欠压锁定 (UVLO)
- 过流保护 (OCP)
- 热关断
1.84mm x 1.03mm，8 焊球 WLP
2.5mm x 2.0mm，8 引脚 FC2QFN

特性

MAX77837是业界超小尺寸nanoPower降压-升压转换器，专为可穿戴设备和物联网(IoT)应用中使用的单节电池化学特性进行了优化。

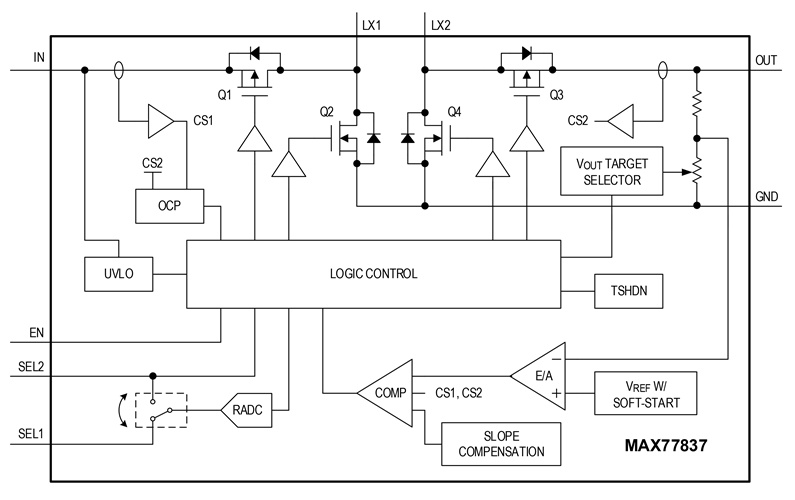

该转换器采用1.8V至5.5V的输入电压工作。1.8V至5.2V的输出电压可通过连接到两个硬件控制引脚的电阻进行设置。该IC可在连续导通模式(CCM)、跳跃模式和低功耗模式下运行，确保在宽负载电流范围内实现高效率。此外，该IC具有430nA（典型值）超低静态电流和10nA（典型值）关断电流，非常适合需要长时间待机的电池供电应用。

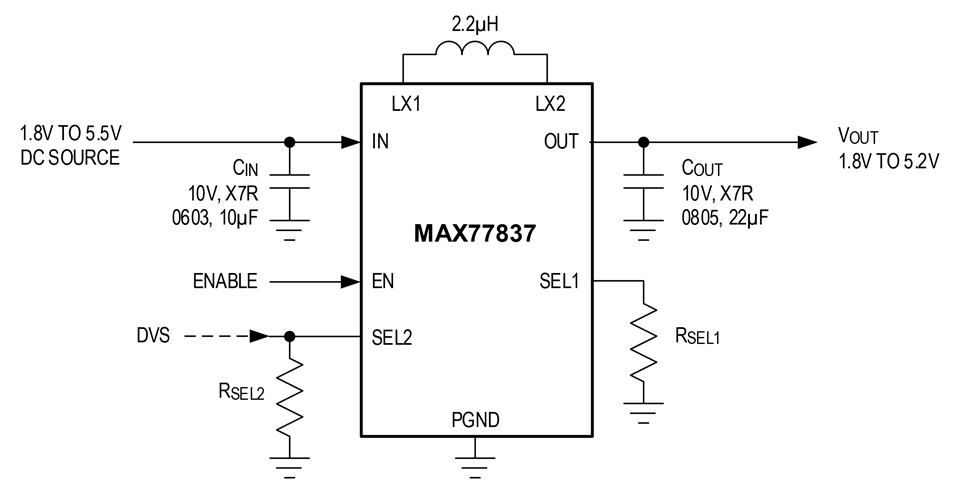

MAX77837提供两个专有的硬件控制引脚SEL1和SEL2。通过连接在SEL1 (R_SEL1)的电阻，可选择两个1.8V至5.2V输出电压（OUT1和OUT2）的预定义组合。连接在SEL2 (R_SEL2)的电阻支持使用两种不同的开关限流配置（1050mA和400mA），从而优化外部元件尺寸，使能或禁用动态电压调整(DVS)功能，并在发生负载短路事件时选择打嗝或闩锁模式。R_SEL2还可以将启动电压配置为OUT1或OUT2，并且DVS功能可以根据需要将输出电压从较低的V_OUT更改为较高的V_OUT，而无需关断器件。

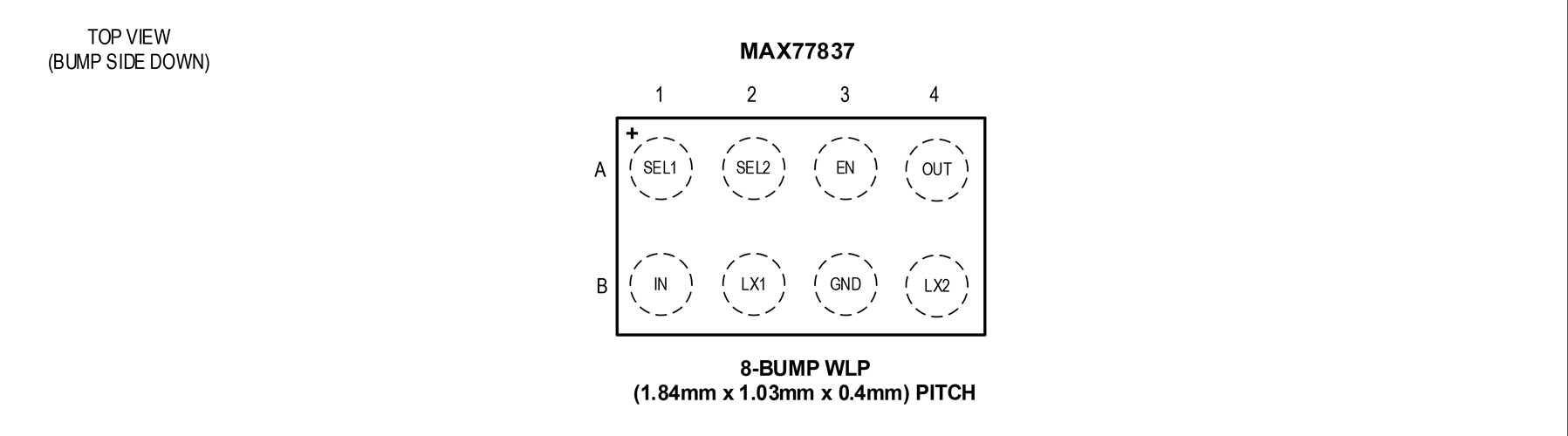

MAX77837采用1.84mm x 1.03mm、0.4mm引脚间距、8引脚晶圆级封装(WLP)，以及2.5mm x 2.0mm、8引脚倒装芯片QFN封装(FC2QFN)。
